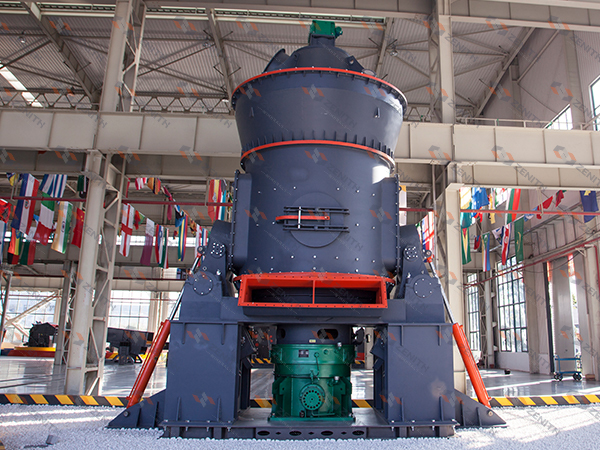

Moulin à broyage vertical LM
Les moulins à rouleaux verticaux de la série LM sont un excellent équipement de broyage, capable de fonctionner en continu 24 heures sur 24. Grâce à leur fonctionnement automatisé, ces moulins sont très populaires dans les environnements nécessitant un suivi facile, une grande capacité de production, une fonctionnement permanent et une qualité de produit stable, comme dans les grandes usines de poudres minérales, les usines cimentières, les usines de production de poudre GGBS, les usines de broyage de charbon, etc.
- Haute pureté du matériau
- Investissement moins complet
- Degré élevé d’automatisation
- Écocouple
Spécification
Série de moulins minéraux verticaux
| Modèles et paramètres | Série de moulins à minéraux verticaux | ||||||
| LM130K | LM150K | LM170K | LM190K | LM220K | LM280K | ||
| Révolution de la plaque (en mm) | 1300 | 1500 | 1700 | 1900 | 2200 | 2800 | |
| Capacité (t/h) | 10-28 | 13-38 | 18-48 | 23-68 | 36-105 | 50-170 | |
| Finesse de la sortie | μm | 170-40 | 170-40 | 170-40 | 170-40 | 170-45 | 170-45 |
| Mesh | 80-400 | 80-400 | 80-400 | 80-400 | 80-325 | 80-325 | |
| Taille maximale de la boucle d’alimentation (mm) | <38 | <40 | <42 | <45 | <50 | <50 | |
| Moteur principal (kW) | 200 | 280 | 400 | 500 | 800 | 1250 | |
Série de moulin à charbon vertical
| Modèles et paramètres | LM80M | LM110M | LM130M | LM150M | LM170M | LM190M | LM220M | LM240M | LM280M |
| Diamètre de la plaque (mm) | 800 | 1100 | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | 2800 |
| Rôle de broyage (pièce) | 2 | 2 | 2 | 2 | 2 | 2 | Voici la traduction en français du texte donné :
« `html |
3 | 3 |
| Capacité (t/h) | 3 à 5 | 5 à 9 | 10 à 17 | 16 à 22 | 20 à 30 | 26 à 40 | 35 à 50 | 50 à 65 | 60 à 90 |
| Finess du charbon en poudre (R0,08 mm) | 5 à 20 % | De 5 à 20 % | 5 à 20 % | De 5 à 20 % | 5 à 20 % | 5 à 20 % | 5 à 20 % | 5 à 20 % | 5 à 20 % |
| Taille maximale de la boucle de distribution (en mm) | <30 | <30 | <38 | <40 | <42 | <45 | <50 | <50 | <50 |
| Moteur principal (en kW) | 55 | 110 | 185 | 250 | 315 | 400 | 500 | 710 | 900 |
Série de moulins à scories verticaux
| Modèles et paramètres | LM130N | LM150N | LM170N | LM190N | LM220N | LM280N | LM370N |
| OD de la plaque tournante (mm) | 1700 | 1900 | 2100 | 2400 | 2800 | 3500 | 4500 |
| Hygrométrie de la scorie | <15 % | ||||||
| Soupçon de fraude | Surface spécifique ≥ 420 m²/kg | ||||||
| Humidité du produit en poudre | ≤1% | ||||||
| Capacité (t/h) | 4 à 6 | 6 à 8 | 8 à 10 | 10 ~ 12 | 20 ~ 26 | 50 à 60 | 90 à 110 |
| Moteur principal (en kW) | 200–250 | 280–315 | 400–450 | 500–560 | 900–1000 | 1800–2000 | 3150–3300 |
NOTICE : L’indice de liant de la scorie est inférieur ou égal à 23 kWh/t, et la teneur en fer est inférieure ou égale à 1 %.
Série de meules à poudre fine verticales
| Modèles et paramètres | LM130X-GX | LM150X-GX | LM170X-GX | LM190X-GX | LM220X-GX |
| Diamètre de la plaque (mm) | 1300 | 1500 | 1700 | 1900 | 2200 |
| Rouleau de broyage | 3 | 3 | 3 | 3 | 3 |
| Taille maximale de la alimentation (en mm) | 10 | 20 | 20 | 20 | 20 |
| Fineness de sortie (D97) | Mesh de 325 à 600 | Grainage de 325 à 600 mailles | Mesh de 325 à 600 | Mesh de 325 à 600 | Maille de 325 à 600 |
| Capacité (t/h) | 4 à 12 | 6 à 14 | 8 à 20 | 13 à 26 | 15 à 30 |
| Classificateur de poudre (en kW) | 45 | 55 | 75 | 90 | 110 |
| Moteur principal (kW) | 220 | 280 | 400 | 500 | 560 |
Série de moulins à meulage préalable vertical
| Modèles et paramètres | LM150Y | LM170Y | LM190Y | LM250Y | LM340Y |
| Diamètre de la plaque (mm) | 1500 | 1700 | 1900 | 2500 | 3400 |
| Robinet de broyage (pièce) | 2 | 2 | 2 | 3 | 3 |
| Taille maximale de l’alimentation (mm) | 20 | 20 | 20 | 20 | 20 |
| Capacité d’alimentation (en tonnes) | De 15 à 25 | 25 à 40 | 35 à 50 | 80 à 120 | 200 à 250 |
| Fin度 de la sortie 1 (R0,08 mm) | ≤15% | ≤15% | ≤15% | ≤15% | ≤15% |
| Capacité de production : 1 tonne/heure | 6 à 10 | 10 à 16 | 14 à 20 | 32 à 48 | 80 ~ 100 |
| Finesse de la sortie 2 (R0,2 mm) | ≤5% | ≤5% | ≤5% | ≤5% | ≤5% |
| Capacité de production : 2 tonnes par heure (t/h) | 9 à 15 | 15 à 24 | 21 ~ 30 | 48 ~ 72 | 120 à 150 |
| Capacité de traitement par cycle de presse (t/h) | 60 à 100 | 100 à 160 | 140-200 | 320-480 | 800-1000 |
| Moteur principal (kW) | 280 | 450 | 560 | 1400 | 2500 |
