Utilisation d’un petit moulin Raymond pour moudre et recycler les scories de flux de soudage

Introduction

La scorie de fluide de soudage, un sous-produit de divers processus de soudage, a longtemps été considérée comme une décharge industrielle. Cependant, avec les progrès de la technologie de broyage et une sensibilité croissante à l’environnement, ce matériau est devenu une ressource précieuse. Le broyage et le traitement correct de la scorie de fluide de soudage permettent d’obtenir des poudres fines aptes à de multiples applications industrielles, contribuant ainsi aux principes de l’économie circulaire. De petites tours à broyer du type Raymond, en particulier les nouvelles tours à rouleaux pendulaires, se sont révélées comme l’équipement idéal pour ce processus de recyclage grâce à leur efficacité, leur précision et leur adaptabilité aux opérations de petite à moyenne échelle.

Caractéristiques de la scorie de fluide de soudure

La composition de la scorie de flux de soudage varie considérablement en fonction du processus de soudage et des matériaux utilisés. Elle contient généralement des oxydes métalliques, des silicates, des fluorures ainsi que divers éléments alliants. Ce matériau présente plusieurs caractéristiques qui rendent les opérations de broyage particulièrement difficiles.

• Dureté variable :La dureté de la scorie peut varier d’une relative douceur à une extrême abrasivité, en fonction du procédé de soudage et des matériaux de base utilisés.
• Sensibilité à l’humidité :Certaines scories de flux sont hygroscopiques et nécessitent un pré-séchage avant broyage.
• Composition Complexe :Présence de plusieurs phases minérales présentant des caractéristiques de broyabilité différentes
• Risques de contamination :Possible inclusion de particules métalliques susceptibles d’endommager les équipements de broyage

Comprendre ces propriétés est essentiel pour choisir l’équipement de broyage approprié et établir les paramètres de traitement optimaux.

Exigences de meulage pour la scorie de fluide de soudage

Le recyclage réussi des scories de flux de soudage dépend de la réalisation de distributions de taille de particules et de niveaux de pureté spécifiques. Différentes applications exigent des spécifications différentes :

Plages de taille des particules cibles

Application	Précision ciblée	Exigences particulières
Matériaux de construction	Tamis de 100 à 325 mailles	Gradation cohérente, faible teneur en humidité
Applications de produits abrasifs	Mesh de 80 à 200	Particules à haute dureté, de forme angulaire
Traitements Chimiques	Tissu à mailles de 325 à 800	Haute pureté, composition chimique contrôlée
Usages métallurgiques	Mesh de 200 à 400	Contenu en oxyde spécifique, faible contamination

Développements concernant la qualité

En plus de la taille des particules, plusieurs paramètres de qualité doivent être contrôlés pendant le processus de broyage :

• Contrôle de la contamination :Prévenir la contamination à l’oxyde de fer due aux media de broyage
• Gestion de la température :Éviter la dégradation thermique des composants de la scorie
• Teneur en humidité :Maintenir des niveaux d’humidité appropriés pour des applications spécifiques
• Forme de la particule :Contrôler la morphologie des particules pour une performance optimale dans les applications finales

Technologie de petit moulin Raymond pour le broyage de laitier

Les petits broyeurs Raymond, en particulier les modernes broyeurs à rouleaux pendulaires, présentent de nombreux avantages pour le traitement des scories de fluide de soudure. Ces systèmes combinent les principes de broyage traditionnels avec les avancées technologiques modernes pour garantir un fonctionnement efficace, précis et fiable.

Principe de Fonctionnement

L’opération de base implique un anneau de broyage rotatif ainsi que des rouleaux de broyage actionnés par des ressorts. Le matériau est acheminé dans la zone de broyage, où il est broyé entre les rouleaux et l’anneau de broyage. Le matériau broyé est ensuite transporté par un courant d’air vers un séparateur, où les particules trop grandes sont séparées et renvoyées pour un broyage supplémentaire.

Caractéristiques technologiques clés

Les petits moulins Raymond modernes intègrent plusieurs caractéristiques essentielles qui les rendent particulièrement adaptés au traitement des déchets de fluide de soudage :

• Pression de broyage ajustable :Systèmes de printemps qui compensent automatiquement l’usure des rouleaux et des anneaux
• Classification de précision :Classificateurs à haute efficacité pour un contrôle précis de la taille des particules
• Résistance à l’usure :Composants de broyage en alliage spécial pour une plus longue durée de vie en utilisation avec des matériaux abrasifs
• Gestion thermique :Systèmes aériens intégrés pour le contrôle de la température pendant le meulage

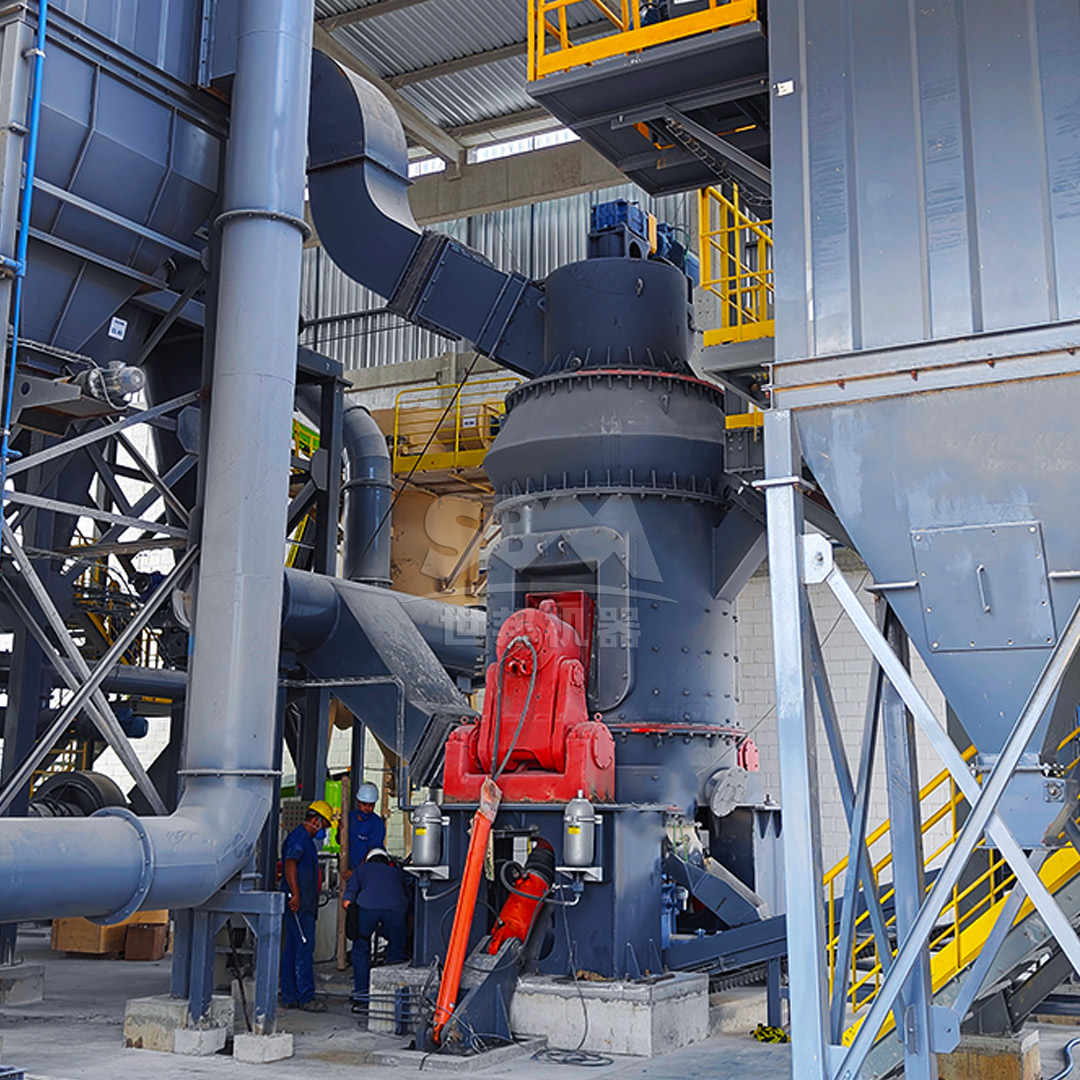

Équipement recommandé : Moulin à trapèze de la série MTW

Pour les applications de broyage de laite de soudure nécessitant des poussières de taille moyenne à fine (30-325 mesh), notre produit…Moulin à trapèze de la série MTWreprésente une solution optimale. Ce système de broyage avancé combine la technologie européenne avec des améliorations de conception pratiques, spécialement conçues pour des matériaux abrasifs tels que la scorie de soudage.

Avantages techniques pour le traitement des scories

• Conception de pelle résistante à l’usure :Les lames de pelle combinées réduisent les coûts d’entretien et allongent la durée de vie du matériel lors du traitement des escories de soudage abrasives.
• Optimisation des canaux d’air courbes :Réduit les pertes d’énergie due au flux d’air et améliore l’efficacité de transmission, ce qui est essentiel pour une qualité constante de la poudre de scories.
• Transmission intégrée à engrenages biaisés :Récourt une efficacité de transmission de 98 % grâce à un design compact, ce qui réduit les coûts d’installation.
• Structure en volute résistante à l’usure :Le design sans obstruction améliore l’efficacité de la classification de l’air et réduit les coûts d’entretien de 30 %.

Spécifications du modèle

La série MTW offre de nombreuses configurations pour répondre à des besoins de production spécifiques :

Modèle	Capacité de traitement	Puissance motrice principale	Taille de l’aliment	Finement final
MTW110	3-9 tonnes par heure	55 kW	<30 mm	10-325 mailles
MTW138Z	6-17 t/h	90 kW	<35 mm	Couperie de 10 à 325 mailles
MTW175G	9,5–25 t/h	160 kW	<40 mm	Maille 10-325
MTW215G	15-45 tonnes par heure	280 kW	<50 mm	Tissu à mailles de 10-325

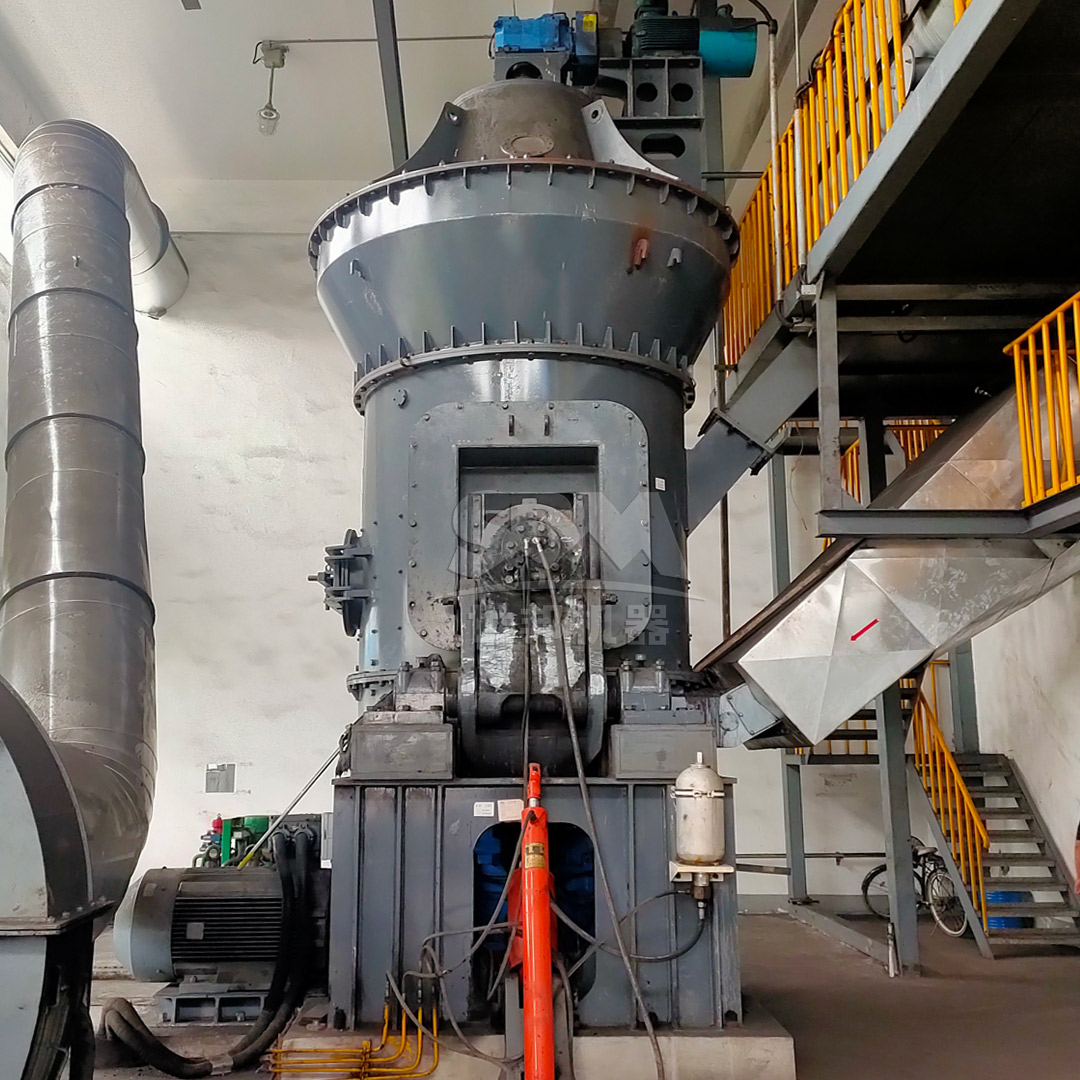

Solution de broyage ultra-fine : Moulin ultra-fine SCM

Pour les applications nécessitant des poussières de scories de soudage ultra-fines (325 à 2500 mesh), notre produit…Moulin ultrafin SCMIl offre des performances exceptionnelles. Ce système a été conçu spécialement pour produire des poudres fines de haute valeur à partir de divers sous-produits industriels.

Supériorité technique

• Haute efficacité et économie d’énergie :Doublée de la capacité des moulins à jet, avec une consommation d’énergie 30 % inférieure, ces moulins bénéficient d’un système de contrôle intelligent accompagné d’un retour automatique sur la finesse du produit.
• Classification de haute précision :Le séparateur à turbine verticale permet de définir avec précision les points de coupure de taille des particules, tout en évitant la contamination par des poussières grossières.
• Conception durable :Les rouleaux en matériaux spécialisés et les anneaux de broyage augmentent la durée de vie de plusieurs fois par rapport aux broyeurs conventionnels.
• Conformité environnementale :L’efficacité de collecte de la poussière atteint des normes internationales, avec des niveaux de bruit inférieurs ou égaux à 75 dB.

Avantages spécifiques à l’application pour les scories de soudage

Le moulin ultrafin SCM offre des avantages particuliers pour les applications de laitier de soudage à haute valeur ajoutée :

• Produits ultra-fins et homogènes :Produit des poudres dont le diamètre médian (D97) est inférieur ou égal à 5 μm pour des applications spécialisées.
• Contamination minimale :La chambre de broyage des vis sans roulement assure un fonctionnement stable et la pureté du produit.
• Opération flexible :Une large gamme de paramètres ajustables pour différents types de scories et différentes exigences de produits

Conception de systèmes de traitement pour les scories de flux de soudure

Un système complet de recyclage de la sciure de fluide de soudage comprend plusieurs étapes en plus de l’opération de broyage du noyau. Une conception adéquate du système garantit une efficacité optimale et une qualité de produit de haute qualité.

Exigences de prétraitement

Avant d’être broyée, la laitance de soudure nécessite généralement plusieurs étapes de préparation :

• Séparation des métaux :Élimination des inclusions métalliques à l’aide de séparateurs magnétiques
• Écrasement :Réduction de gros morceaux de laitier en une taille appropriée pour le moulin à broyer
• Séchage :Réduction de l’humidité à des niveaux optimaux pour améliorer l’efficacité du broyage
• Stockage et Alimentation :Alimentation constante et contrôlée pour le système de broyage

Traitement post-lévage

Après le broyage, des traitements supplémentaires peuvent être nécessaires en fonction de l’application :

• Classification :Poursuite de la séparation en fractions de tailles de particules spécifiques
• Modification de la surface :Traitements chimiques pour améliorer les propriétés en fonction des applications spécifiques
• Emballage :Emballage approprié pour maintenir la qualité du produit pendant le stockage et le transport.
• Contrôle de la Qualité :Test complet pour garantir que le produit répond aux spécifications

Avantages économiques et environnementaux

Le recyclage des scories de fluide de soudure à l’aide de petits broyeurs Raymond présente de sérieux avantages, tant du point de vue économique que de celui de l’environnement.

Avantages économiques

• Coûts de réduction des déchets :Élimination ou réduction des frais de décharge et des coûts de transport associés
• Génération de revenus :Vente de poudres de scories traitées à diverses industries
• Économies sur les matières premières :Remplacement des matières premières vierges par des produits à base de scories recyclées
• Efficacité énergétique :Consommation d’énergie plus faible par rapport à la production de matériaux équivalents à partir de ressources primaires.

Avantages environnementaux

• Conservation des ressources :Réduction de l’extraction des ressources naturelles à des fins industrielles
• Réduction des décharges :Diminution du volume des déchets industriels à éliminer
• Réduction de l’empreinte carbone :Réductions des émissions de gaz à effet de serre par rapport à la production de matériaux conventionnels
• Pratiques durables :Contribution aux principes de l’économie circulaire et aux objectifs de durabilité des entreprises

Etude de cas : Mise en œuvre réussie

Une entreprise de fabrication métallique de taille moyenne a installé une meule à trapèze MTW175G pour traiter ses scories de flux de soudure. Auparavant, elle devait payer pour l’élimination de ces scories ; aujourd’hui, elle produit environ 18 tonnes par mois de poudres de scories destinées à différentes applications.

• Catégorie de construction :12 tonnes par mois, à un tamisage de 100 à 200 mailles, pour le remplacement du ciment
• Grade d’abrasif :4 tonnes par mois, avec une granulométrie de 80 à 120 mesh, en tant que matériau de soufflage.
• Grade de spécialité :2 tonnes par mois, avec un tamis de 325 à 400 mailles, pour des applications chimiques

Le système s’est amorti en moins de deux ans, grâce à l’élimination des coûts de traitement des déchets et aux revenus générés par les ventes de produits.

Considérations opérationnelles et bonnes pratiques

Le fonctionnement réussi de petites meules Raymond destinées au traitement des scories de flux de soudure nécessite de prendre en compte plusieurs facteurs opérationnels :

Protocoles de maintenance

• Suivi de l’usure des composants :Inspection régulière des éléments de broyage et remplacement opportun
• Systèmes de lubrification :Entretien approprié des systèmes de lubrification pour les composants critiques
• Entretien des classificationnels :Assurer que les composants du système de classification restent conformes aux spécifications afin de maintenir une qualité de produit constante
• Entretien préventif :Entretien programmé pour éviter des interruptions de service inattendues.

Optimization des processus

• Contrôle de la vitesse d’alimentation :Optimisation des taux de alimentation en fonction des différents types de scories et de leur teneur en humidité
• Gestion de la circulation de l’air :Ajustement approprié du flux d’air pour une classification efficace et une bonne collecte des produits
• Contrôle de la température :Suivi et contrôle des températures de broyage afin de prévenir la dégradation du produit
• Contrôle de la qualité :Analyse régulière de la taille des particules pour maintenir les spécifications du produit

Tendances et évolutions futures

Le domaine du recyclage de la scorie issue des flux de soudage continue d’évoluer, avec plusieurs développements prometteurs :

• Systèmes de contrôle avancés :Intégration de l’intelligence artificielle et de l’apprentissage automatique pour l’optimisation en temps réel des processus
• Systèmes de ponçage hybrides :Combinaisons de différentes technologies de broyage pour améliorer l’efficacité
• Applications spécialisées :Développement de nouvelles applications pour les poussières de scories dans les industries émergentes
• Intégration de l’économie circulaire :Intégration plus étroite du recyclage des scories aux processus de production globaux

Conclusion

L’utilisation de petites meules Raymond pour broyer et recycler les scories de flux de soudure représente une approche techniquement viable et économiquement attractive pour la valorisation des déchets industriels. L’équipement de broyage moderne, tel que notre meule trapezoidale de la série MTW et notre meule ultrafine SCM, offre la précision, l’efficacité et la fiabilité nécessaires pour transformer les scories de soudure d’un problème de décharge en une ressource précieuse. À mesure que les réglementations environnementales se renforcent et que l’efficacité des ressources devient de plus en plus importante, l’adoption de telles technologies continuera à croître, contribuant à des pratiques industrielles plus durables dans le monde entier.

Les entreprises qui envisagent le recyclage des scories de flux de soudure devraient évaluer attentivement les caractéristiques spécifiques de ces scories, les exigences de leurs produits et leurs capacités opérationnelles lors du choix de l’équipement de broyage. Avec une conception et une exploitation adéquates du système, il est possible d’obtenir d’importants avantages économiques et environnementaux, transformant les coûts de gestion des déchets en opportunités de revenus tout en soutenant les objectifs de durabilité.
