Rôle de la poudre de microscories dans le béton et équipements de broyage recommandés

Introduction

La micro-poudre de scorie, un sous-produit de l’industrie du fer et de l’acier, s’est révélée comme un matériau cimentant supplémentaire de grande valeur dans la technologie moderne du béton. Lorsqu’elle est correctement traitée pour atteindre des niveaux de finition spécifiques, la micro-poudre de scorie améliore considérablement les performances du béton tout en contribuant à des pratiques de construction durables. Cet article examine le rôle polyvalent de la micro-poudre de scorie dans les applications bétonnières et aborde les équipements de broyage spécialisés nécessaires pour obtenir une distribution optimale des particules.

La production et les caractéristiques du micro-poudre de scories

La cendre granulée du haut-fourneau (GBFS) est obtenue en refroidissant rapidement la cendre métallique en fusion provenant des hauts-fourneaux dans de l’eau ou de la vapeur. Ce processus produit un matériau granulaire et vitreux qui, une fois broyé en une poudre très fine, présente d’excellentes propriétés cimentantes. La qualité et les performances de cette poudre de cendre dépendent fortement de sa composition chimique, de sa teneur en verre et, surtout, de sa répartition des tailles de particules.

Le processus de broyage transforme la boue granulée en poudre micrométrique dont la surface spécifique se situe généralement entre 400 et 600 m²/kg. Cette fine pulvérisation active les propriétés hydrauliques latentes de la boue, lui permettant de réagir avec l’hydroxyde de calcium libéré pendant l’hydratation du ciment pour former de l’hydrate de silicate de calcium (C-S-H), le principal composant responsable de la résistance du béton.

Avantages de la micro-poudre de slag dans le béton

Propriétés mécaniques améliorées

L’incorporation de micro-poudre de laitier dans les mixtes de béton entraîne des améliorations significatives de la résistance compressive, en particulier à des âges plus avancés. Les réactions pozzolaniennes et les réactions hydrauliques latentes se poursuivent sur de longues périodes, permettant un développement de la résistance qui dépasse souvent celui du béton à ciment Portland simple après 28 jours. De plus, l’effet de remplissage des particules fines de laitier densifie la matrice du béton, réduisant sa porosité et améliorant sa durabilité.

Durabilité améliorée

Le béton contenant de la poudre de scories micrométrique présente une résistance supérieure aux attaques chimiques, y compris l’ penetration des sulfates et des chlorures. La réduction de la perméabilité due à une structure poreuse améliorée limite l’entrée des agents agressifs, tandis que la consommation de hydroxyde de calcium par des réactions pozzolaniques minimise le risque de réactions expansives nocives. Cela rend le béton à base de scories particulièrement adapté aux environnements marins, aux installations de traitement des eaux usées et à d’autres conditions d’exposition extremes.

Contrôle thermique et réduction de la fissuration thermique

Les caractéristiques de l’évolution thermique plus lente du béton à base de micro-poudre de scorie présentent un avantage dans les applications de béton de masse. La température de pic plus basse et les différences de température plus progressives réduisent le risque de fissures thermiques, un problème fréquent lors de coulages de grandes tailles. Cette propriété est particulièrement précieuse dans la construction de barrages, les fondations de ponts et autres éléments structurels massifs.

Avantages de la durabilité

L’utilisation de la poudre de scories microfinées représente une étape importante vers une construction durable. En remplaçant une partie de la cimentation Portland (un matériau à forte teneur en énergie et à fort empreinte carbonique) par un sous-produit industriel, l’industrie du béton peut réduire considérablement son impact environnemental. Les taux de substitution typiques varient de 25 % à 70 %, en fonction des exigences d’application et des spécifications de performance.

Paramètres critiques dans la production de micro-poussière de scorie

Exigences relatives à la distribution des tailles des particules

L’efficacité de la micro-poudre de scories dans le béton dépend fortement de la réalisation d’une bonne distribution des tailles des particules. Pour un fonctionnement optimal, il est généralement nécessaire que 90 % des particules (D90) aient une taille inférieure à 30-45 microns, avec une proportion significative se situant dans la plage de 3-10 microns. Cette distribution précise des tailles garantit à la fois une réactivité adéquate et une densité de remplissage optimale au sein de la matrice cimentaire.

Contrôle du contenu en humidité

Pendant le processus de broyage, le contrôle du taux d’humidité est essentiel pour éviter les agglomérations et assurer un fonctionnement efficace. La Slag en provenance du processus de fusion contient généralement jusqu’à 15 % d’humidité, ce taux doit être réduit en dessous de 1 % dans le produit final afin d’éviter des problèmes de stockage et de manutention, tout en préservant une réactivité optimale.

Objectifs concernant la superficie spécifique

La superficie spécifique propre à la ferraille Blaine sert d’indicateur de qualité essentiel pour les micropoudres de laitier. Pour la plupart des applications en béton, des valeurs comprises entre 420 et 500 m²/kg sont visées, bien que certaines applications spécialisées puissent nécessiter une finesse plus élevée. Pour obtenir une superficie spécifique constante, il est indispensable de maîtriser avec précision le processus de broyage ainsi que des systèmes de classification sophistiqués.

Équipement de broyage pour la production de poudre de scories fines

La transformation de la laitance granulaire en une poudre microfine de haute qualité nécessite des équipements de broyage spécialisés, capables de gérer la nature abrasive du matériau tout en assurant un contrôle précis de la taille des particules. Les moulins à billes traditionnels ont été largement remplacés par des moulins à rouleaux verticaux plus efficaces, ainsi que par des systèmes de broyage conçus spécifiquement pour le traitement de la laitance.

Critères de sélection des équipements essentiels

Lors du choix des équipements de broyage pour la production de poudre microfine de scories, plusieurs facteurs doivent être pris en considération : la consommation d’énergie par tonne de produit, la résistance à l’usure des composants de broyage, l’efficacité de classification, la fiabilité du système et la capacité à garantir une qualité de produit constante. Les systèmes de broyage modernes intègrent des technologies de contrôle avancées permettant de maintenir des paramètres opérationnels optimaux, même en cas de variations dans les caractéristiques des matériaux à traiter.

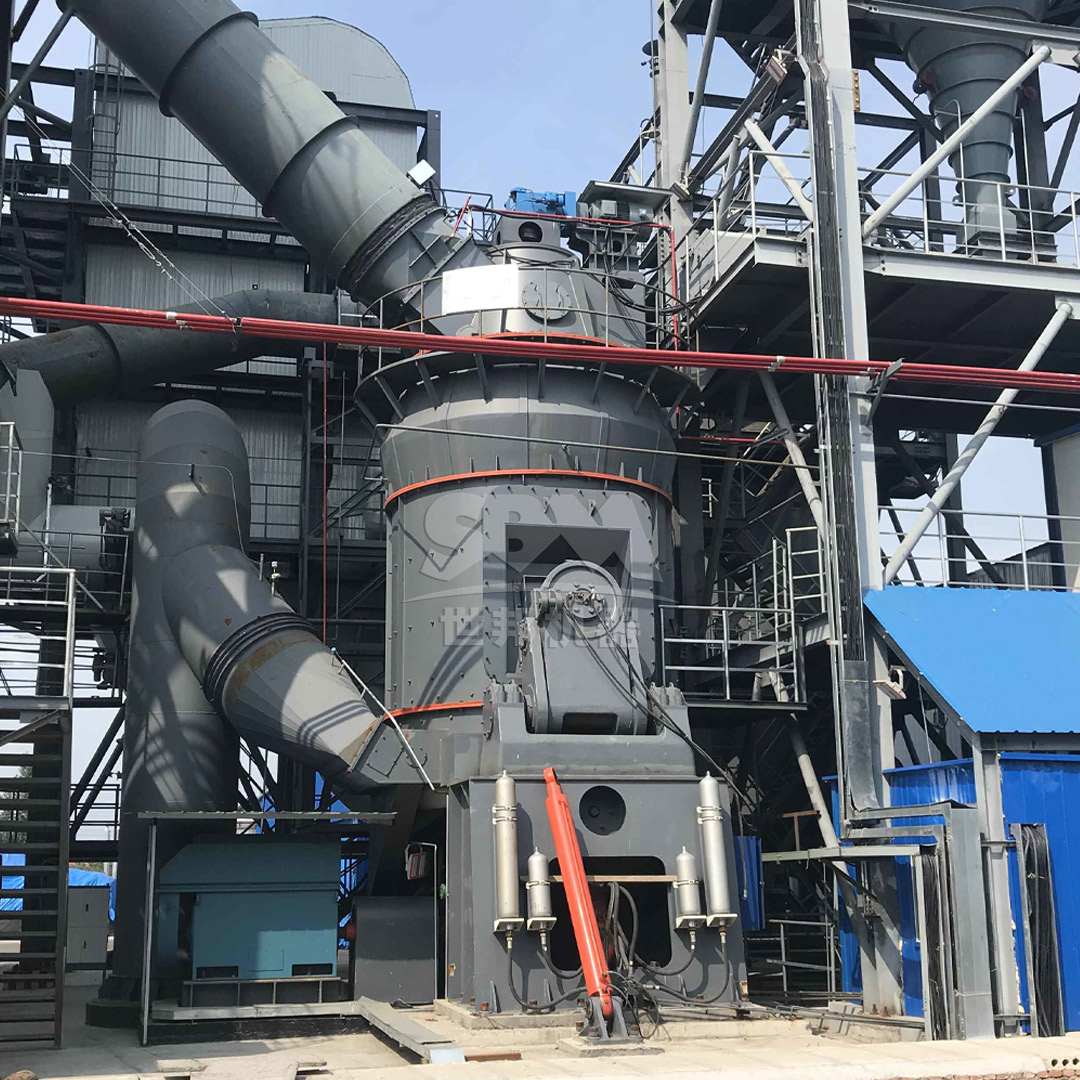

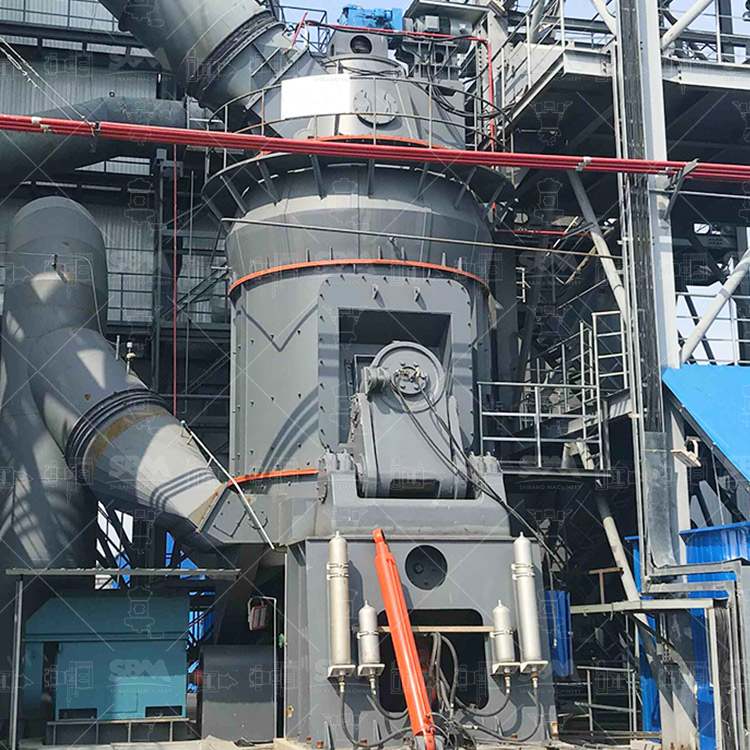

Équipement de broyage recommandé : Moulin à scories vertical de la série LM

Pour la production à grande échelle de micropoudres de laitier de haute qualité, nous recommandons notreMoulin à cendres à charbon vertical de la série LMConçu spécialement pour répondre aux exigences rigoureuses des applications de broyage de la slage, cet équipement représente la pointe de la technologie de traitement de la slage, en combinant une haute efficacité avec un contrôle de qualité des produits exceptionnel.

Avantages techniques

La meule à scories verticale de la série LM présente plusieurs éléments de conception innovants qui la rendent particulièrement adaptée à la production de poudre de scories fine.

• Conception intégréeLe système combine les fonctions de broyage, d’émiettement et de séparation dans un espace compact, réduisant ainsi les besoins en place de 50 % par rapport aux systèmes traditionnels.
• Faibles coûts de fonctionnementLe système sans contact entre les rouleaux de broyage et la table de broyage prolonge la durée de vie des composants soumis à l’usure jusqu’à trois fois, tandis que la consommation d’énergie est de 30 à 40 % inférieure à celle des systèmes à moulin à billes.
• Système de contrôle intelligentLe contrôle automatique de niveau expert permet de passer entre le mode de fonctionnement à distance et le mode local, ainsi que de surveiller en temps réel les paramètres opérationnels, réduisant ainsi au minimum l’intervention manuelle.
• Conformité aux normes environnementalesLe fonctionnement sous pression négative permet de garder les émissions de poussière en dessous de 20 mg/m³, tandis que le niveau de bruit pendant l’exploitation ne dépasse pas 80 dB(A).

Principe de fonctionnement

Le moteur principal entraîne la rotation de la table de broyage via une boîte de réduction. Le matériau pénètre par la tubulure d’alimentation centrale et se répartit de manière uniforme sous l’effet de la force centrifuge. Les rouleaux de broyage, actionnés hydrauliquement, appliquent une pression sur le lit de matériau, assurant une mise en pièces efficace. Le poudre fine qualifiée est transportée par le flux de gaz chaud vers le classeur dynamique, tandis que les particules trop grosses reviennent sur la table de broyage pour un traitement ultérieur.

Spécifications du modèle pour la mouture de la Slag

La série LM propose plusieurs modèles pour répondre à diverses exigences de production :

• LM130NDiamètre de la table de broyage : 1700 mm, capacité : 4-6 t/h, puissance du moteur principal : 200-250 kW
• LM150NDiamètre de la table de broyage : 1900 mm, capacité : 6 à 8 t/h, puissance du moteur principal : 280 à 315 kW
• LM170NDiamètre de la table de broyage : 2100 mm, capacité : 8-10 t/h, puissance du moteur principal : 400-450 kW
• LM190NDiamètre de la table de broyage : 2400 mm, capacité : 10 à 12 t/h, puissance du moteur principal : 500 à 560 kW
• LM220NDiamètre de la table de broyage : 2800 mm, capacité : 20-26 t/h, puissance du moteur principal : 900-1000 kW
• LM280NDiamètre de la table de broyage : 3500 mm, capacité : 50-60 t/h, puissance du moteur principal : 1800-2000 kW
• LM370NDiamètre de la table de broyage : 4500 mm, capacité : 90-110 t/h, puissance du moteur principal : 3150-3300 kW

Tous les modèles acceptent la scorie dont le taux d’humidité peut atteindre 15 %, produisent une poudre ayant une surface spécifique ≥ 420 m²/kg et garantissent un taux d’humidité dans le produit fini ≤ 1 %.

Solution alternative : Moulin ultramince de la série SCM pour applications spécialisées

Pour les applications nécessitant une poudre de scorie de très fine granulométrie (325 à 2500 mesh), notreMoulin ultrafine de la série SCMUne solution optimale est proposée. Ce matériel est particulièrement adapté à la production de produits de laitier de haute valeur pour des applications spécifiques du béton, où une ultra-finesse améliore les caractéristiques de performance.

Caractéristiques techniques

Le moulin ultrafin SCM offre plusieurs avantages significatifs pour la production de poudre de scorie fine :

• Haute efficacité et économie d’énergieAvec une capacité deux fois supérieure à celle des moulins à jet et une consommation d’énergie réduite de 30 %, la série SCM représente un progrès significatif dans la technologie de broyage.
• Classification de haute précisionLe classeur à turbine verticale assure des points de coupure de taille de particule précis, tout en évitant la contamination par la poudre grossière.
• Conception durableDes rouleaux en matériel spécial et des anneaux de broyage prolongent considérablement la durée de vie des équipements, tandis que la chambre de broyage à vis sans roulements assure un fonctionnement stable.
• Performance environnementaleL’efficacité de la collecte de la poussière atteint des niveaux supérieurs aux normes internationales, et les niveaux de bruit restent inférieurs à 75 dB grâce à la conception de l’enveloppe acoustique.

Gamme de modèles

La série SCM comprend plusieurs modèles pour répondre à diverses besoins de production :

• SCM800Capacité de 0,5 à 4,5 tonnes/heure, puissance du moteur principal de 75 kW
• SCM900Capacité de 0,8 à 6,5 t/h, puissance du moteur principal de 90 kW
• SCM1000Capacité de 1,0 à 8,5 t/h, puissance du moteur principal de 132 kW
• SCM1250Capacité de 2,5 à 14 t/h, puissance du moteur principal : 185 kW
• SCM1680Capacité de 5,0 à 25 t/h, puissance du moteur principal de 315 kW

Tous les modèles acceptent des matières premières ayant une taille inférieure ou égale à 20 mm et produisent de la poudre avec une finesse allant de 325 à 2500 Mesh (D97 ≤ 5 μm).

Contrôle de la qualité dans la production de poudre micro de scories

Une qualité constante est essentielle pour la poudre de scories utilisée dans les applications en béton. Les usines de broyage modernes sont équipées de systèmes de contrôle de qualité complets qui surveillent des paramètres clés tels que la distribution des tailles de particules, la surface spécifique, le contenu en eau et la composition chimique. Les systèmes d’échantillonnage et d’analyse automatisés garantissent que les spécifications du produit sont respectées dans des tolérances strictes, fournissant ainsi aux producteurs de béton des matières premières fiables et de qualité constante.

Considérations économiques

La viabilité économique de la production de micro-poudre de laitier dépend de plusieurs facteurs, notamment la disponibilité et le coût du laitier brut, les prix de l’énergie, les investissements en équipement ainsi que la demande du marché pour le produit fini. Les systèmes de broyage modernes et à haute efficacité permettent généralement d’obtenir un retour sur investissement en 2 à 4 ans, avec des coûts d’exploitation significativement inférieurs à ceux des technologies traditionnelles. La hausse de la demande de matériaux de construction durables renforce encore davantage l’attrait économique de la production de micro-poudre de laitier.

Tendances futures de l’utilisation des slags

L’avenir de la micro-poudre de laitier dans le béton semble prometteur, et plusieurs tendances émergentes façonnent l’industrie. Celles-ci comprennent le développement de produits de laitier ultra-fin dotés d’une réactivité améliorée, la combinaison du laitier avec d’autres matériaux cimentaires supplémentaires pour créer des mélanges optimisés, ainsi qu’une plus grande attention portée à l’évaluation du cycle de vie afin de quantifier les bénéfices environnementaux de l’utilisation du laitier. La technologie de broyage continuera à évoluer vers une plus grande efficacité, une plus grande flexibilité et une meilleure durabilité.

Conclusion

La micro-poussière de scorie représente une ressource précieuse pour améliorer les performances du béton tout en favorisant la durabilité dans le secteur de la construction. L’utilisation efficace de ce matériau dépend en grande partie d’un traitement approprié, réalisé avec des équipements de broyage avancés capables de contrôler avec précision la taille des particules. Nos moulin à scories verticaux de la série LM et nos moulins ultrafins de la série SCM proposent des solutions éprouvées pour produire une micro-poussière de scorie de haute qualité, répondant aux exigences les plus rigoureuses de la technologie moderne du béton. À mesure que l’industrie de la construction continue de donner la priorité à la durabilité et aux performances, le rôle de la micro-poussière de scorie correctement traitée ne fera sans doute que croître, grâce aux progrès constants dans les technologies de broyage.
