Quel est le meilleur équipement de broyage pour les boues de charbon et ses applications ?

Introduction à la mouturation de la gangue de charbon

La gangue de charbon, déchet solide généré lors des processus d’extraction et de lavage du charbon, représente à la fois des défis environnementaux et des opportunités précieuses pour l’utilisation des ressources. Ayant une dureté typique comprise entre 3 et 4 sur l’échelle de Mohs et une teneur en humidité inférieure à 15 %, la gangue de charbon nécessite des équipements de broyage spécialisés pour être transformée en matériaux utiles. Le choix de la technologie de broyage a un impact direct sur l’efficacité de la production, la qualité du produit et la viabilité économique des projets d’utilisation de la gangue de charbon.

Le broyage efficace du gangue de charbon sert à plusieurs fins : il augmente la surface spécifique, améliorant ainsi la réactivité des matériaux de construction ; il améliore l’efficacité de combustion lorsqu’il est utilisé comme combustible ; et il renforce l’activité pozzolanique, indispensable à la production de ciment. Le choix du matériel de broyage approprié dépend de divers facteurs, tels que la finesse souhaitée, la capacité de production, la consommation d’énergie et le budget d’investissement.

Considérations clés pour l’équipement de broyage des minières de charbon

Analyse des caractéristiques matérielles

La gangue de charbon présente des propriétés uniques qui influencent le choix des équipements de broyage. Sa composition comprend généralement des minéraux argileux, du quartz, du feldspath ainsi que divers matériaux carbonés. La présence de composants à quartz dure (dureté selon la scalaire de Mohs : 7), mélangés à des minéraux argileux plus mous, crée des conditions de broyage difficiles. L’équipement doit gérer cette hétérogénéité tout en assurant une qualité de produit constante.

L’abrasivité de la matière résiduelle du charbon varie considérablement en fonction de la formation géologique. Un taux élevé de quartz accroît l’usure des composants de broyage, rendant la durabilité de l’équipement un facteur crucial. De plus, le contenu en humidité influence l’efficacité du broyage ; les niveaux optimaux se situent généralement en dessous de 8 % pour la plupart des systèmes de broyage.

Exigences de production

Différentes applications nécessitent des caractéristiques particulières des produits. Les applications dans le domaine de la construction, telles que les additifs pour le ciment, exigent généralement une finesse de 325 à 400 mesh, tandis que pour des applications à haute valeur ajoutée, comme les charges synthétiques pour le caoutchouc et les plastiques, des poudres ultra-fines (de 1250 à 2500 mesh) peuvent être nécessaires. Les besoins en capacité de production varient de petites unités de production (2 à 5 tonnes par heure) à de grandes usines industrielles (20 à 50 tonnes par heure).

Les opérations modernes de broyage de la gangue de charbon doivent également prendre en compte les réglementations environnementales, notamment en ce qui concerne les émissions de poussière et les niveaux de bruit. L’équipement doté de systèmes intégrés de collecte de poussière et de dispositifs de réduction du bruit présente de considérables avantages pour répondre aux normes environnementales strictes.

Types d’équipements de broyage pour la boue de charbon

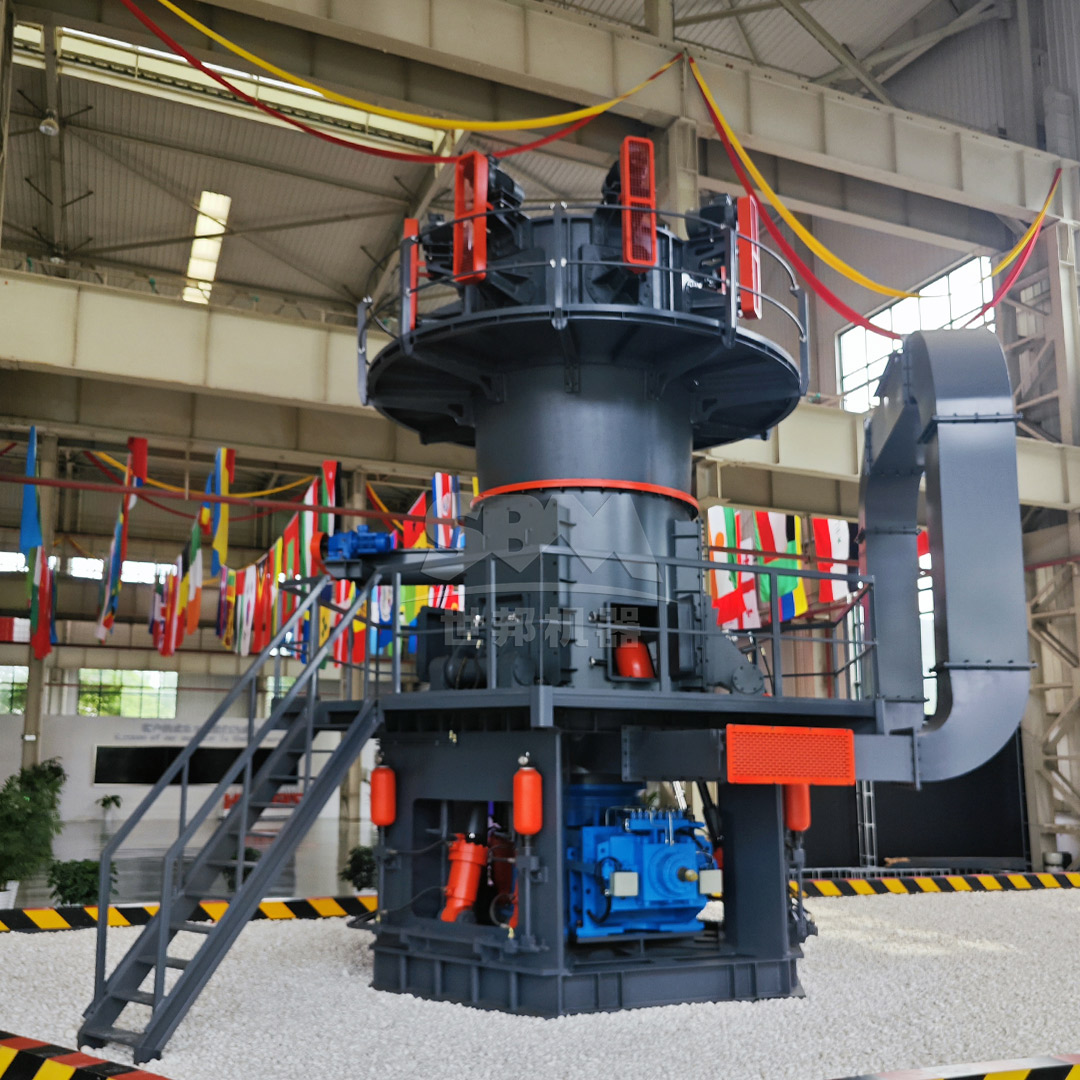

Moulins à tambours verticaux

Les broyeurs à rouleaux verticaux représentent l’une des solutions les plus efficaces pour les opérations de broyage de gangue de charbon à échelle moyenne à grande. Ces systèmes intègrent plusieurs fonctions – broyage, séchage, classification et transport – dans une seule unité compacte. Le principe de fonctionnement fondamental consiste à acheminer le matériau au centre de la table de broyage, où il est réduit en poudre sous la pression hydraulique exercée par les rouleaux.

Les principaux avantages des moulins à rouleaux verticaux pour le traitement des gangues de charbon sont leur haute efficacité de broyage (économies d’énergie de 30 à 50 % par rapport aux moulins à boules), leur capacité à traiter des matériaux humides grâce à des systèmes de séchage intégrés, ainsi que leur excellente qualité de contrôle du produit grâce à une vitesse de séparation ajustable. Leur conception compacte réducit les coûts de génie civil et facilite l’installation dans des installations existantes.

Moulinnes d’usinage ultrafines

Pour les applications nécessitant des poussières très fines, les moulins de broyage ultramicrométriques proposent des solutions spécialisées. Ces systèmes utilisent généralement plusieurs étapes de broyage ainsi qu’une classification de haute précision pour atteindre des niveaux de finesse allant jusqu’à 2500 mesh. Le mécanisme de broyage combine souvent des forces d’impact, de cisaillement et de compression afin de décomposer la structure minérale complexe du gangue de charbon.

Le broyage ultrafin du gangue de charbon améliore son activité Pozzaolane ainsi que ses caractéristiques superficielles, ce qui en fait un matériau idéal pour des applications à haute valeur ajoutée dans les polymères, les revêtements et les matériaux de construction de pointe. Bien que ces systèmes consomment plus d’énergie par unité de produit que les équipements de broyage moins performants, les produits obtenus justifient dans de nombreux cas les coûts d’exploitation supplémentaires.

Équipement recommandé pour le broyage de la gangue de charbon

Moulin ultrafin de la série SCM : Solution idéale pour les applications à haute valeur ajoutée

Pour les opérations ciblant les marchés premiums qui nécessitent des poudres de gangue de charbon ultra-fines,Moulin ultrafin de la série SCMCet système de broyage avancé représente la solution technologique idéale. Il offre des performances exceptionnelles, avec une finesse de granulateur allant de 325 à 2500 mesh (D97 ≤ 5 μm), ce qui en fait l’outil parfait pour transformer la gangue de charbon en agents de remplissage et en additifs de haute valeur.

Le moulin ultrafin SCM intègre plusieurs innovations technologiques particulièrement bénéfiques pour le traitement du gangue de charbon. Son classeur à turbine verticale assure une distribution précise des tailles des particules, sans contamination par des particules grossières, ce qui est essentiel pour les applications dans les domaines du plastique, du caoutchouc et des formulations avancées de ciment. La composition spéciale des rouleaux et des anneaux de broyage prolonge la durée de vie du matériel lors du traitement du gangue de charbon abrasif à haute teneur en quartz.

Avec des options de capacité allant de 0,5 à 25 tonnes par heure selon les différents modèles, la série SCM s’adapte à diverses échelles de production. Le modèle SCM1680, équipé d’un moteur principal de 315 kW et d’une capacité de 25 tonnes par heure, est particulièrement adapté aux opérations industrielles à grande échelle. L’efficacité énergétique du système – qui permet une réduction de 30 % par rapport aux moulins à jet – réduit considérablement les coûts d’exploitation tout en préservant une qualité de produit supérieure.

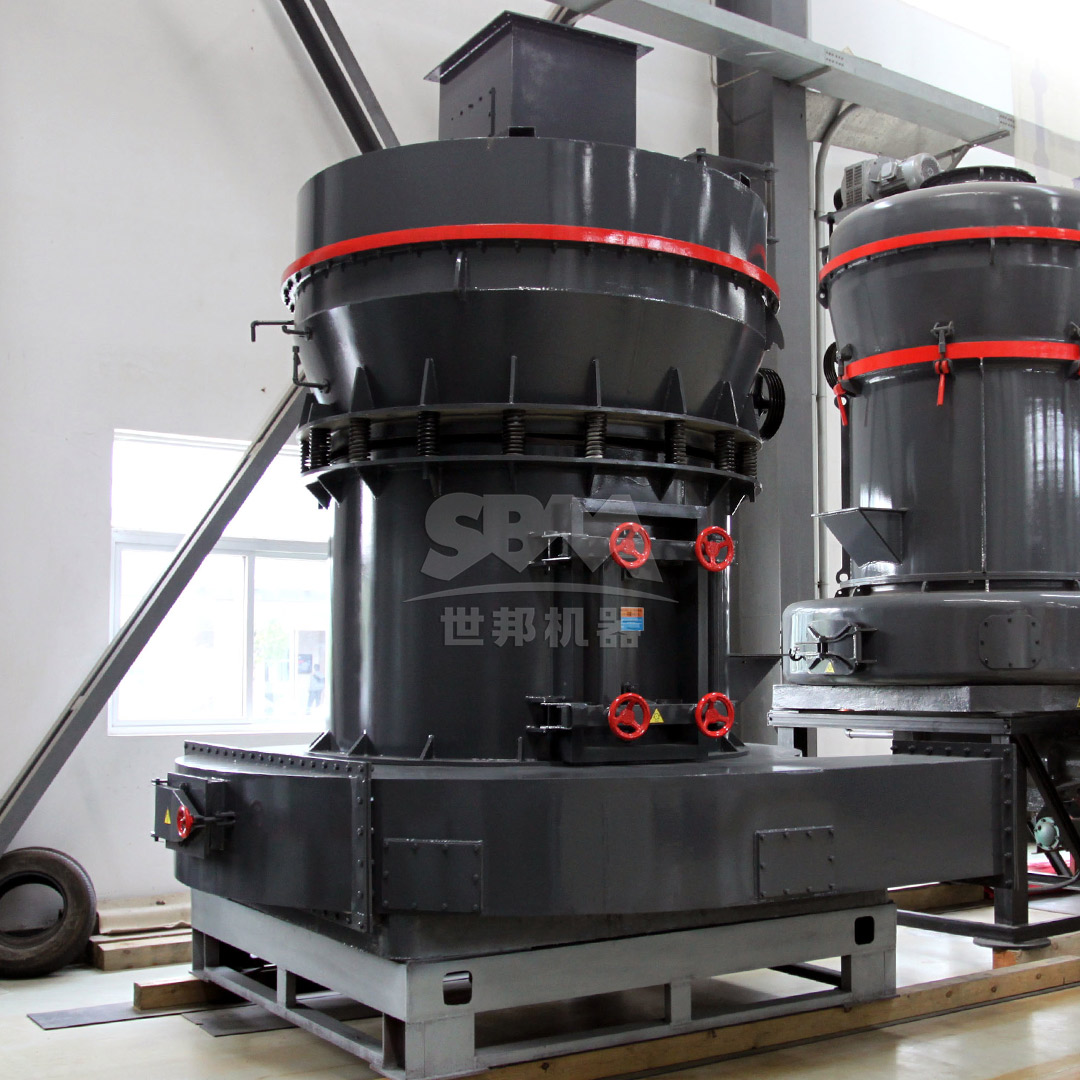

Moulin à trapèze de la série MTW : Solution économiquement viable pour les matériaux de construction

Pour les applications axées sur les matériaux de construction où l’efficacité des coûts et une grande capacité de traitement sont de primordiale importance,Moulin à trapèze de la série MTWIl offre un excellent équilibre entre performance et économie. Ce système de broyage robuste peut traiter des matières d’une taille allant jusqu’à 50 mm et produit des poudres dans la gamme de mailles 30 à 325, idéales pour les additifs à ciment, les auxiliaires de béton et la fabrication de briques.

La série MTW intègre plusieurs caractéristiques de conception qui la rendent particulièrement adaptée au traitement du gangue de charbon. Son design de canal d’air incurvé réduit la consommation d’énergie tout en améliorant l’efficacité du transport des matériaux. Les lames de pelle et les rouleaux de broyage résistants à l’usure ont été conçus spécialement pour les matériaux abrasifs, ce qui réduit considérablement les besoins en entretien et les arrêts de production.

Avec des capacités allant de 3 à 45 tonnes par heure, la série MTW répond aux besoins d’exploitations de toutes tailles. Le modèle MTW215G, doté d’un moteur principal de 280 kW et d’une capacité de 45 tonnes par heure, représente la solution de pointe pour les productions de grande quantité. Le système intégré de collecte de poussière permet de respecter les règlements environnementaux, avec des émissions bien en deçà des normes internationales.

Comparaison technique et directives de sélection

Analyse des paramètres de performance

Lors du choix entre le moulin ultrafin SCM et le moulin trapezoidal MTW pour le traitement des gangues de charbon, plusieurs facteurs techniques doivent être pris en compte. Pour les applications ultrafines (supérieures à 800 mesh) où la valeur du produit justifie une consommation d’énergie plus élevée, la série SCM offre des performances supérieures. Pour les applications de construction standard (200-400 mesh) nécessitant un débit élevé à un coût de fonctionnement minimal, la série MTW offre de meilleurs rendements économiques.

La résistance à l’abrasion des deux systèmes a été spécialement améliorée pour le traitement du gangue de charbon. La série SCM utilise des composants de broyage en alliage spécial dont la durée de vie est 2 à 3 fois plus longue que celle des matériaux conventionnels lors du traitement du gangue de charbon à haute teneur en quartz. La série MTW se caractérise par des lamelles de pelle segmentées et des rouleaux de broyage facilement remplaçables, ce qui réduit au minimum les arrêts de maintenance.

Considérations économiques

Le coût total de possession inclut l’investissement initial, la consommation d’énergie, les coûts d’entretien et la valeur du produit. Dans le cas des opérations ciblant les marchés de la construction, la série MTW permet généralement un retour sur investissement en 12 à 18 mois, grâce à des coûts de capital plus faibles et à une capacité de production élevée. Pour les applications de haut niveau, la série SCM justifie son investissement initial plus élevé grâce à des prix de produit supérieurs et à un accès spécialisé sur le marché.

La consommation d’énergie diffère considérablement entre les deux systèmes. La série MTW consomme de 25 à 35 kWh par tonne pour produire une poudre de 325 mailles, tandis que la série SCM nécessite de 45 à 60 kWh par tonne pour obtenir un produit de 1250 mailles. Cependant, la valeur de la poudre de gangue de charbon ultrafine peut être de 3 à 5 fois supérieure à celle des grades standards, ce qui modifie les calculs économiques.

Applications du poussier de gangue de charbon traité

Matériaux de construction

La gangue de charbon est largement utilisée dans les matériaux de construction, notamment en tant qu’additif pozzolanique dans le ciment et le béton. Lorsqu’elle est broyée à une finesse de 325 à 400 mailles, la gangue de charbon présente une excellente activité pozzolanique, réagissant avec l’hydroxyde de calcium pour former des composés cimentiers supplémentaires. Cette application exige généralement une qualité constante ainsi qu’une finesse appropriée, ce qui est assuré par le moulin trapézoïdal de la série MTW.

Dans la production de ciment, la gangue de charbon peut remplacer de 15 à 30 % du clinker, réduisant ainsi considérablement les émissions de CO2 et les coûts de production. La finesse du broyage ainsi que la distribution des tailles des particules ont un impact majeur sur le développement de la résistance et la durabilité du produit de ciment fini. Une gangue de charbon correctement broyée améliore également la maniabilité du mélange et diminue la perméabilité du béton.

Applications des matériaux avancés

Les poussières de gangue de charbon ultra-fines produites par la moulinette ultra-fine de la série SCM permettent des applications avancées dans les composites polymères, les revêtements et les remplisseurs fonctionnels. À des niveaux de finesse supérieurs à 1250 mailles, le matériau présente des caractéristiques de surface uniques ainsi que des propriétés de renforcement précieuses pour les composites spécialisés.

Dans l’industrie du plastique, la gangue de charbon ultra-fine modifiée sur sa surface améliore les propriétés mécaniques tout en réduisant les coûts des matériaux. La taille fine des particules et la structure en plaquettes augmentent la rigidité, la stabilité dimensionnelle ainsi que la finition de la surface. Des avantages similaires sont observés dans les produits en caoutchouc, où le remplisseur à base de gangue de charbon peut remplacer en partie des matériaux de renforcement plus coûteux.

Meilleures pratiques opérationnelles

Optimization du système

Pour maximiser les performances des systèmes de broyage des gangues de charbon, il est nécessaire de prêter attention à plusieurs facteurs opérationnels. La distribution des dimensions des matériaux à broyer doit être contrôlée conformément aux spécifications des équipements : généralement en dessous de 20 mm pour la série SCM et en dessous de 50 mm pour la série MTW. Le pré-broyage à l’aide de broyeuses à mâchoires ou de broyeuses à mailles garantit une efficacité de broyage optimale et réduit l’usure des composants du système.

Le contrôle de l’humidité constitue un autre facteur crucial. Bien que les deux systèmes recommandés puissent gérer certains niveaux d’humidité grâce à une séchage intégré, leur fonctionnement optimal est assuré lorsque l’humidité de la matière première est inférieure à 8 %. Des systèmes de pré-séchage peuvent s’avérer nécessaires dans des environnements à haute humidité pour maintenir l’efficacité de broyage et la qualité du produit.

Stratégies de maintenance

Une maintenance proactive prolonge de manière significative la durée de vie des équipements et réduit les coûts d’exploitation. Dans le cas de la broyage des gangues de charbon, une attention particulière doit être portée aux pièces sujettes à usure, telles que les rouleaux de broyage, les anneaux et les lames de séparateur. La série SCM utilise des matériaux spécialement conçus pour résister à l’usure ; ces matériaux durent généralement de 2000 à 3000 heures de fonctionnement avant de devoir être remplacés.

Des programmes d’inspection et de lubrification réguliers permettent d’éviter des arrêts inattendus. Les systèmes de lubrification centralisés proposés dans les deux options d’équipement recommandées simplifient les procédures de maintenance. Le suivi de la consommation d’énergie et de la finesse du produit offre des indications précoces sur l’usure, permettant ainsi des interventions de maintenance planifiées pendant les arrêts de production prévus.

Conclusion

Le choix du matériel de broyage optimal pour le traitement des gangues de charbon dépend des besoins spécifiques de l’application, de l’échelle de production et des considérations économiques. Pour les applications de construction standard nécessitant des produits de grammage 30 à 325 mailles, la série de moulins trapéziens MTW offre des performances exceptionnelles à un faible coût d’exploitation. Pour les applications à haute valeur ajoutée exigeant des poussières ultra-fines (grammage 325 à 2500 mailles), la série de moulins ultra-fins SCM offre des capacités techniques inégalées.

Les deux systèmes intègrent des fonctionnalités avancées particulièrement bénéfiques pour le traitement des déchets de charbon, telles qu’une plus grande résistance à l’usure, une classification précise et des contrôles environnementaux intégrés. Les modèles complets proposés garantissent des solutions adaptées à toutes les échelles d’exploitation, des usines pilotes aux grandes installations industrielles. Avec un bon choix d’équipement et des pratiques opérationnelles appropriées, la transformation des déchets de charbon devient à la fois économiquement viable et bénéfique pour l’environnement.
