Quel équipement de broyage est utilisé pour le matériau cathodique dans les batteries lithium-ion ?

Présentation du traitement des matériaux cathodiques dans les batteries lithium-ion

La production de batteries au lithium-ion de haute performance repose fortement sur le traitement précis des matériaux cathodiques. Ces matériaux, qui comprennent généralement des composés tels que l’oxyde de lithium-cobalt (LCO), l’oxyde de lithium-fer-phosphate (LFP), l’oxyde de lithium-manganèse (LMO) et le nickel-manganèse-cobalt (NMC), nécessitent des distributions de tailles de particules et des caractéristiques morphologiques bien définies pour atteindre une performance optimale des batteries. L’équipement de broyage utilisé dans la production de matériaux cathodiques doit permettre une réduction constante de la taille des particules tout en préservant la pureté du matériau et son intégrité structurelle.

Les matériaux cathodiques actifs subissent plusieurs étapes de traitement, la broyage étant l’une des plus cruciales. La distribution appropriée des tailles des particules a un impact direct sur la capacité de la batterie, sa rapidité de charge/décharge, la durée de vie des cycles et sa sécurité. Des particules trop grossières peuvent réduire la densité énergétique, tandis que des particules trop fines peuvent entraîner des difficultés de traitement et diminuer la densité finale du matériau. L’équipement de broyage idéal doit donc permettre un contrôle précis de la taille finale des particules tout en minimisant la contamination et la dégradation thermique.

Exigences essentielles pour le broyage des matériaux cathodiques

Contrôle de la distribution des tailles de particules

Les matériaux cathodiques pour les batteries lithium-ion nécessitent généralement une taille finale des particules comprise entre 5 et 20 micromètres (D50), avec une distribution de tailles étroite. L’équipement de broyage doit être capable de produire des tailles de particules homogènes, avec une faible proportion de particules trop grandes ou trop petites. Cela est particulièrement important pour les matériaux cathodiques à haute tension et à haute capacité, car une taille de particule uniforme assure de meilleures performances électrochimiques et une plus longue durée de vie de la batterie.

Contrôle de la contamination

La contamination métallique doit être strictement contrôlée lors du broyage des matériaux cathodiques, car même de très faibles quantités de métal étranger peuvent affecter les performances et la sécurité de la batterie. L’équipement de broyage doit être fabriqué avec des matériaux résistants à lusure et des conceptions qui minimisent les contacts entre les métaux, et il doit être équipé de systèmes de séparation efficaces pour éliminer tout potentiel contaminant.

Gestion thermique

De nombreux matériaux cathodiques sont sensibles à la chaleur, qui peut provoquer des transformations de phase ou une dégradation. Des systèmes de refroidissement efficaces sont essentiels pour maintenir les propriétés des matériaux pendant les opérations de broyage. L’équipement doit être conçu de manière à minimiser la production de chaleur et à assurer un refroidissement adéquat tout au long du processus de broyage.

Types d’équipements de broyage pour les matériaux cathodiques

Moulins à jet

Le mélage par jet, en particulier les moulins à lit fluidisé, est largement utilisé pour le traitement des matériaux cathodiques en raison de sa capacité à produire de fines particules avec des distributions de taille serrées, sans contact mécanique. Le principe repose sur l’accélération des particules dans des flux de gaz à haute vitesse, ce qui provoque des collisions entre elles et entraîne une réduction de leur taille. Les moulins à jet offrent un contrôle de la contamination et une gestion thermique exceptionnels, mais peuvent consommer plus d’énergie que les moulins mécaniques.

Mouliniers mécaniques

Différents types de moulins mécaniques sont utilisés dans le traitement des matériaux cathodiques, chacun présentant des avantages spécifiques pour des applications distinctes :

• Moulins à billes planétairesConvenable pour l’utilisation en laboratoire et la production à petite échelle, elle permet une réduction significative des dimensions des produits, mais présente un risque de contamination potentielle.
• Meules à usureEfficace pour les applications de broyage humide, offrant un bon contrôle de la distribution des tailles des particules.
• Moulins vibratoiresAssurer une mouture efficace avec une consommation d’énergie réduite et un risque de contamination minimisé.

Équipement recommandé pour le broyage des matériaux cathodiques

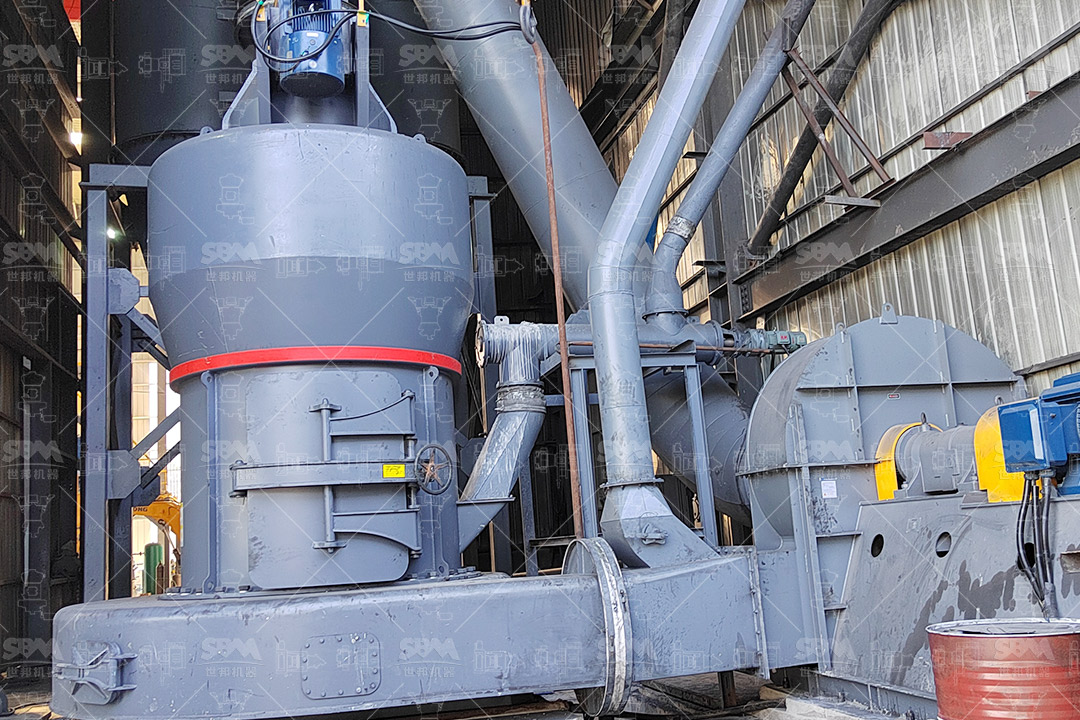

Moulin ultrafin de la série SCM (45-5 μm)

Pour les fabricants de matériaux cathodiques qui nécessitent un contrôle précis de la taille des particules ultramicroscopiques, notreMoulin ultrafine de la série SCMCette installation représente une solution optimale. Elle permet d’obtenir une finesse de produit allant de 325 à 2500 mailles (D97 ≤ 5μm), ce qui en fait un outil particulièrement adapté aux matériaux cathodiques de haute performance, où le contrôle des particules sub-microniques est essentiel.

Le moulin ultramince SCM intègre plusieurs fonctionnalités avancées particulièrement bénéfiques pour le traitement des matériaux utilisés dans les batteries :

• Système de meulage à haute efficacitéAvec une capacité deux fois supérieure à celle des moulins à jet et une consommation d’énergie 30 % plus faible, la série SCM offre de considérables avantages opérationnels pour la production de matériaux cathodiques en grande quantité.
• Classification de précisionLe classificateur turbo vertical garantit une segmentation précise de la taille des particules, sans contamination par de la poussière grossière, et assure une qualité de produit constamment uniforme.
• Contrôle de la contaminationLes rouleaux en matériau spécial et les anneaux de broyage prolongent la durée de vie des équipements tout en minimisant les risques de contamination métallique.
• Conformité environnementaleL’efficacité de la collecte de la poussière atteint des niveaux supérieurs aux normes internationales, et les niveaux de bruit restent en dessous de 75 dB.

Avec de nombreux modèles disponibles, allant du SCM800 (capacité de 0,5 à 4,5 tonnes/h) au SCM1680 (capacité de 5,0 à 25 tonnes/h), les fabricants de matériaux cathodiques peuvent choisir la configuration appropriée en fonction de leurs besoins de production, tout en garantissant une qualité constante du produit quel que soit le volume des lots produits.

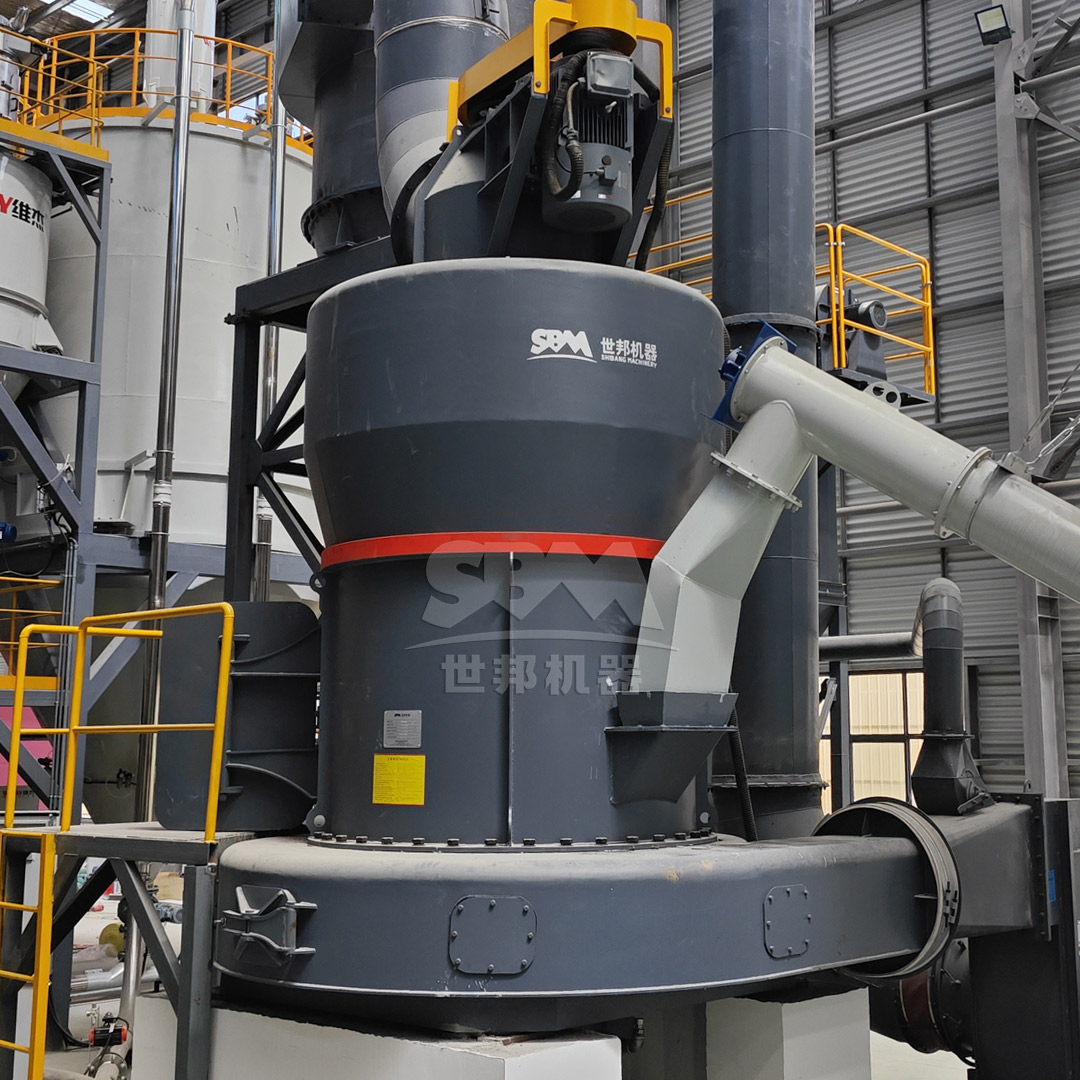

LUM Moulin vertical ultrafin

Pour les opérations nécessitant le plus haut niveau d’automatisation et de précision, notre…LUM Moulins vertical ultra-finCette solution de broyage avancée est conçue pour les matériaux de cathode. L’équipement traite des matériaux d’une taille maximale de 20 mm et produit une finesse de la poudre comprises entre 325 et 2500 mesh, ce qui est comparable aux spécifications les plus exigeantes pour les formulations de cathodes de pointe.

La série LUM intègre plusieurs avantages technologiques :

• Système de contrôle intelligentL’automatisation basée sur des PLC assure une fonctionnement stable et une qualité de produit constante, avec une intervention minimale du personnel.
• Classification des multi-rotorsLa technologie avancée de classification élimine les particules grossières du produit final.
• Exploitation environnementaleLe fonctionnement sous pression négative et entièrement étanche empêche la fuite de poussière, ce qui contribue à maintenir des environnements de production propres.
• Conception efficace de broyageUn design unique de la manche du rouleau et de la courbe intérieure améliore l’efficacité du broyage tout en réduisant la consommation d’énergie.

Disponible en modèles tels que LUM1525 (1,6 à 11,5 t/h), LUM1632 (2 à 13,5 t/h) et LUM1836 (2,3 à 15 t/h), cet équipement s’adapte à diverses échelles de production tout en garantissant les normes de qualité strictes exigées pour les matériaux de cathode des batteries lithium-ion.

Considerations relatives au choix de l’équipement

Caractéristiques du Matériau

Les différents matériaux cathodiques présentent des comportements de meulage variés. Le phosphate de lithium et de fer (LFP) se meule généralement plus facilement que les matériaux NMC riches en nickel, qui peuvent nécessiter des méthodes de meulage plus sophistiquées. La dureté, la teneur en humidité et la taille des particules initiales des matières premières doivent guider le choix de l’équipement.

Échelle de production

La production à échelle de laboratoire peut utiliser des équipements différents de ceux utilisés dans les unités de production commerciales. La transition de la recherche et du développement à la production de masse nécessite une réflexion approfondie sur les aspects de scalabilité et de cohérence entre les différents types d’équipements.

Considérations de coût

Le coût total de possession comprend non seulement l’investissement initial dans l’équipement, mais aussi la consommation d’énergie, les besoins en entretien et les coûts des éléments consomptibles. L’équipement à plus haute efficacité et à des composants ayant une durée de vie plus longue offre généralement une plus grande valeur à long terme, malgré des coûts initiaux potentiellement plus élevés.

Tendances futures dans le broyage des matériaux cathodiques

L’évolution de la technologie des batteries au lithium-ion continue de stimuler les progrès dans le domaine des équipements de broyage des matériaux cathodiques. Plusieurs tendances émergent :

• Intégration avec la classificationSystèmes combinés de broyage et de classification qui permettent un contrôle plus précis de la distribution des tailles des particules.
• Supervision avancéeAnalyse en temps réel de la taille des particules et systèmes de contrôle par rétroaction pour améliorer la cohérence des processus
• Optimization de l’énergieLes conceptions d’équipements sont axées sur la réduction de la consommation d’énergie spécifique tout en maintenant la qualité du produit.
• Systèmes modulairesConfiguration flexibles capable de s’adapter à différentes formulations de matériaux cathodiques et à des exigences de production variées.

Conclusion

Le choix du bon équipement de broyage est essentiel pour produire des matériaux cathodiques de haute qualité pour les batteries lithium-ion. L’équipement doit permettre un contrôle précis de la taille des particules tout en conservant la pureté du matériau ainsi que ses propriétés structurelles. NosMoulin ultrafin de la série SCMetLUM Ultra-fine Mill verticalNous proposons des solutions avancées spécialement conçues pour répondre aux exigeantes nécessités de la production de matériaux cathodiques, en combinant une haute efficacité, une classification précise et un contrôle de la contamination, dans des systèmes robustes et fiables.

À mesure que la technologie des batteries continue de progresser, les équipements de broyage joueront un rôle de plus en plus important dans la fabrication de matériaux de cathode de nouvelle génération présentant de meilleures performances. Les fabricants d’équipements doivent continuer à innover pour répondre à ces exigences évolutives tout en maintenant un bon rapport coût-efficacité et une fiabilité opérationnelle.
