Processus de broyage du minerai de graphite : de l’encrassement à la poudre fine

Présentation du traitement du minerai de graphite

Le graphite, une forme naturelle de carbone cristallin, est de plus en plus essentiel dans les applications industrielles modernes, allant des batteries au lithium-ion aux matériaux réfractaires. Les propriétés uniques du graphite – notamment sa haute conductivité thermique et électrique, sa fluidité et sa résistance chimique – en font un matériau indispensable dans de nombreux secteurs. Cependant, la transformation du minerai brut de graphite en poudre fine utilisable requiert un processus de broyage sophistiqué qui préserve la structure cristalline du matériau tout en obtenant la distribution de taille de particules souhaitée.

Le parcours allant du minerai de graphite brut à une poudre fine comprend plusieurs étapes de réduction de la taille, chacune nécessitant un équipement spécialisé et des paramètres de contrôle précis. Cet article offre une vue d’ensemble complète du processus de broyage du minerai de graphite, en mettant l’accent sur les étapes clés allant de la première broyage à la production finale de la poudre fine, avec une particulière attention à la sélection de l’équipement et à l’optimisation du processus.

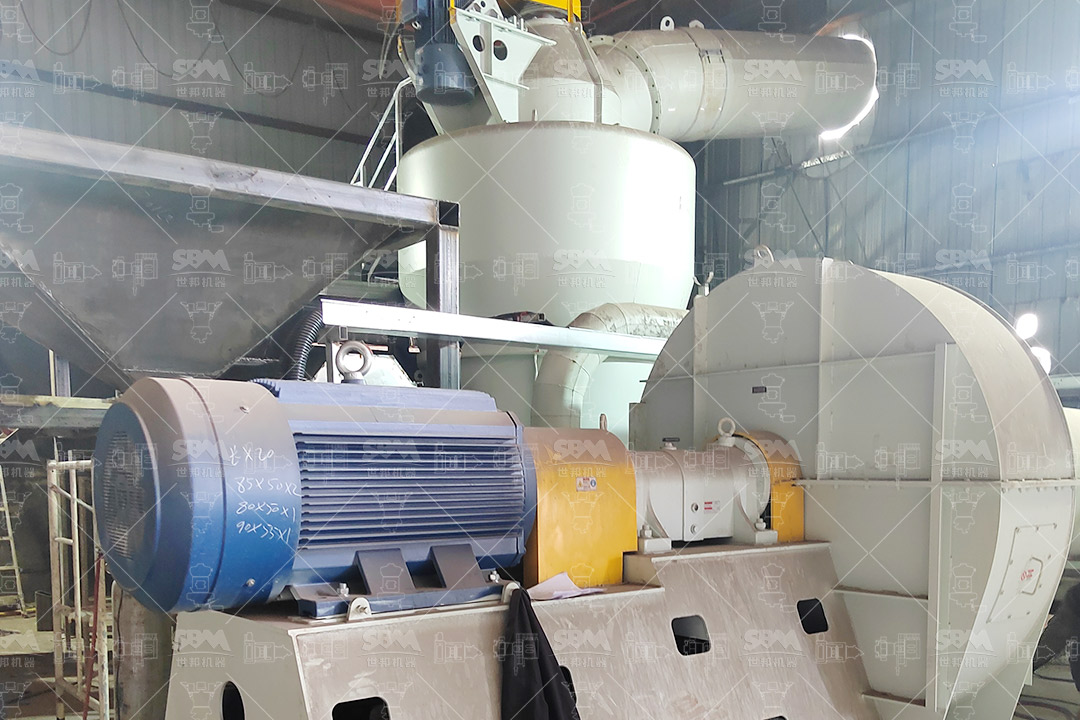

Étape 1 : Brassage primaire du minerai de graphite

Le processus de broyage du minerai de graphite commence par une première étape de concassage, lors de laquelle les gros morceaux de minerai brut sont réduits à des dimensions plus maniables. Des concasseurs à mâchoires ou des concasseurs giratoires sont généralement utilisés pour cette phase initiale de réduction des dimensions. L’objectif est de transformer le minerai en des particules de moins de 50 mm, le préparant ainsi à un second concassage et aux opérations de broyage ultérieures.

Les caractéristiques des minerais de graphite varient considérablement en fonction du gisement ; le graphite en flocons nécessite donc un traitement différent de celui du graphite amorphe ou du graphite de veine. La phase de broyage primaire doit être adaptée au type de minerai spécifique afin d’éviter un broyage excessif des structures en flocons délicates tout en assurant une réduction efficace des dimensions des matériaux plus durs. Un bon traitement de broyage primaire jette les bases d’une efficacité optimale des étapes de traitement ultérieures.

Phase 2 : Concassage secondaire et broyage préliminaire

Après le premier broyage, le matériau est soumis à un second broyage afin de réduire encore davantage la taille des particules. Des broyeurs coniques ou des broyeurs à impact sont généralement utilisés à ce stade pour obtenir des particules d’environ 10 à 20 mm de diamètre. Pour certaines applications, des meules à coup de masse peuvent être mises en œuvre pour une réduction supplémentaire de la taille des particules.

NotreSérie Hammer MillCes machines offrent une performance exceptionnelle dans le broyage secondaire du minerai de graphite. Grâce à une taille d’entrée allant jusqu’à 40 mm et à la capacité de produire des granules fines allant de 0 à 3 mm, elles disposent de conceptions de cavité optimisées ainsi que de plaques de protection en acier à haut contenu en manganèse, qui résistent à l’abrasivité naturelle du minerai de graphite. Le modèle PC4012-90, par exemple, atteint une capacité de production de 15 à 40 tonnes par heure avec un moteur principal de 90 kW, ce qui en fait l’outil idéal pour les opérations de traitement de graphite à échelle moyenne à grande.

Lors du broyage secondaire, il est essentiel de surveiller la distribution des tailles des particules afin de garantir des caractéristiques d’alimentation optimales pour les étapes de broyage fin ultérieures. Une bonne classification à ce stade peut considérablement améliorer l’efficacité globale du processus.

Étape 3 : Sélection du matériel d’affinage

Le broyage fin représente la phase la plus critique dans le traitement du graphite, puisque le matériau est réduit à la finesse recherchée pour les applications spécifiques. Le choix de l’équipement de broyage dépend de plusieurs facteurs, notamment la taille finale des particules désirées, les exigences en termes de capacité de production, les considérations d’efficacité énergétique, ainsi que la nécessité de préserver la structure cristalline du graphite.

Plusieurs technologies de broyage sont disponibles pour le traitement du graphite :

Moulins à billes pour le broyage en grossier à moyen

Les moulins à billes sont traditionnellement utilisés pour la broyure du graphite, notamment pour la production de poussières dans la gamme de taille de 0,074 à 0,8 mm. Ces cylindres rotatifs, contenant des matériaux de broyage (généralement des billes en acier), fonctionnent sur le principe de l’impact et de l’usure. Bien que les moulins à billes offrent une grande capacité et une fiabilité fiables, ils sont généralement moins économes en énergie que les technologies de broyage plus modernes et ne sont peut-être pas adaptés à la production des poussières ultra-fines nécessaires pour les applications avancées.

Notre série de moulin à billes comprend des modèles tels que le GMQG2445, dont le volume utile est de 18,2 m³ et la puissance de 400 kW, capable de traiter de 55 à 10,5 tonnes par heure. Ces moulins utilisent des billes en acier allié au chrome ainsi que des plaques de revêtement spéciales conçues pour minimiser la contamination tout en maximisant l’efficacité de broyage.

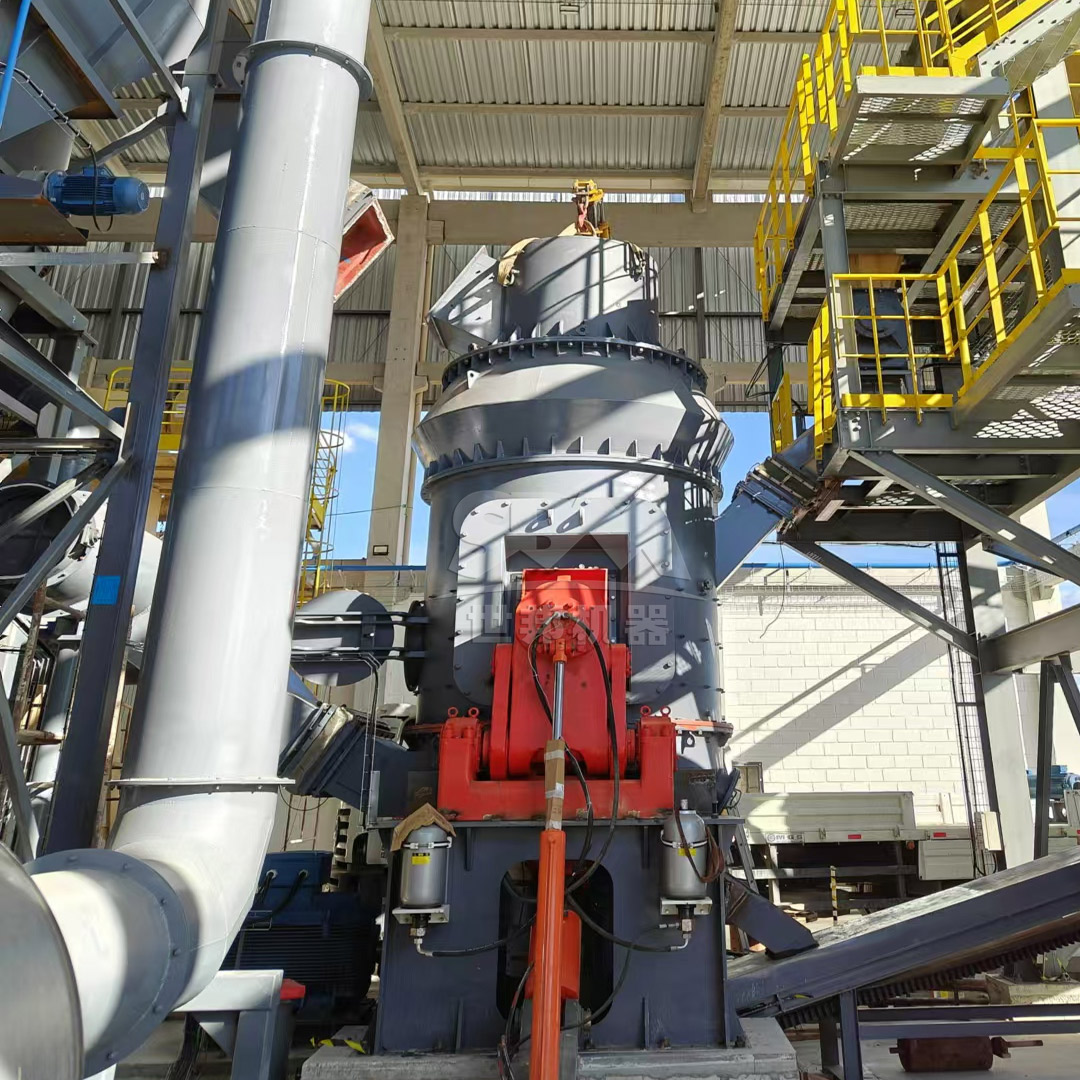

Moulins à rouleaux verticaux pour une broyage fin et efficace

Les moulins à rouleaux verticaux (MRV) ont gagné en popularité dans le traitement du graphite en raison de leur efficacité énergétique supérieure par rapport aux moulins à billes traditionnels. Ces systèmes intègrent la broyage, le séchage et le tri dans une seule unité compacte, ce qui offre de grands avantages en termes d’occupation du terrain et de simplicité d’exploitation.

NotreMoulins à rouleaux verticaux de la série LMCes moulins représentent le sommet de la technologie de broyage pour des matériaux tels que le graphite. Ils adoptent un principe de broyage unique : le matériau est introduit au centre de la table de broyage et transporté vers la piste de broyage par force centrifuge. Le classificateur dynamique intégré permet un contrôle précis de la taille des particules, tandis que leur conception compacte réduit l’espace nécessaire à leur installation de jusqu’à 50 % par rapport aux systèmes de moulins à billes traditionnels.

Les principaux avantages de notre série LM pour le traitement du graphite sont les suivants :

• Consommation d’énergie 30 à 40 % inférieure par rapport aux moulins à billes.
• Capacité à manipuler des matières premières alimentaires d’une taille allant jusqu’à 50 mm.
• Production de poudres dans la gamme de taille de mailles de 30 à 325 (également possible jusqu’à 600 mailles avec des configurations spéciales)
• Capacités allant de 3 à 250 tonnes par heure, en fonction du modèle.
• Systèmes de contrôle avancés pour une qualité de produit constante

Étape 4 : Moulinage ultra-fin pour des applications spécialisées

Pour les applications nécessitant des poudres de graphite extrêmement fines (généralement inférieures à 10 microns), des équipements de broyage ultrafins spécialisés sont indispensables. Ces applications incluent les revêtements conducteurs, les matériaux de batteries avancés et les lubrifiants de haute performance, où la distribution des tailles de particules et leur morphologie ont une influence déterminante sur les performances.

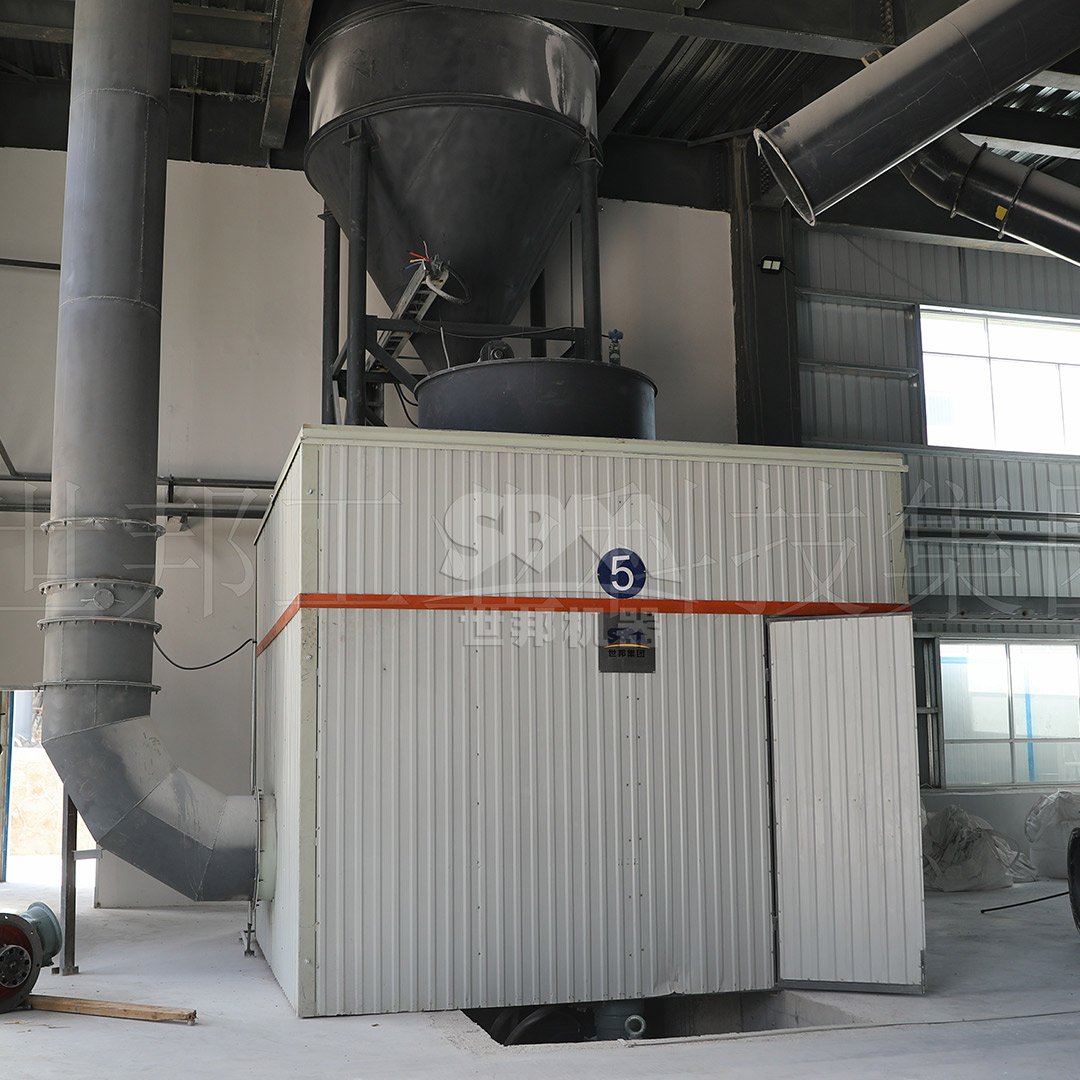

NotreMoulin ultrafin de la série SCMCe système de broyage avancé a été conçu spécialement pour produire des poudres de graphite ultrafines avec une précision exceptionnelle. Il peut traiter des matériaux d’un diamètre maximal de 20 mm et produire des poudres ayant un tamisage allant de 325 à 2500 mailles (D97 ≤ 5 μm), répondant ainsi aux exigences les plus strictes des applications sophistiquées du graphite.

Supériorité technique du moulin ultrafin SCM

La série SCM intègre plusieurs fonctionnalités innovantes qui en font l’outil idéal pour le traitement du graphite :

Utilisation efficace de l’énergie :Avec une capacité deux fois supérieure à celle des moulins à jet et une consommation d’énergie réduite de 30 %, la série SCM représente une avancée significative en termes d’efficacité de broyage. Le système de contrôle intelligent ajuste automatiquement les paramètres de fonctionnement en fonction des données en temps réel concernant la finesse du produit, assurant une qualité constante tout en minimisant le gaspillage d’énergie.

Classification de haute précision :Le classeur à turbine verticale permet une fractionnement précis des dimensions des particules, éliminant la contamination par des particules grossières et assurant une qualité uniforme du produit. Cela est particulièrement crucial pour les applications impliquant le graphite, où la répartition homogène des dimensions des particules a un impact direct sur les performances du matériau.

Constrution durable :Les matériaux spécialement conçus pour les rouleaux et les rings de broyage prolongent considérablement la durée de vie des machines par rapport aux moulins conventionnels. La conception innovante de la chambre de broyage à vis, dépourvue de roulements, améliore la stabilité opérationnelle et réduit les Besoins en entretien.

Conformité environnementale :Avec une efficacité de collecte de la poussière dépassant les normes internationales et des niveaux de bruit inférieurs à 75 dB, la série SCM répond aux exigences les plus strictes en matière de protection de l’environnement. La conception de la chambre insonorisée intégrée permet de créer un environnement de travail plus sûr et plus confortable.

Spécifications du modèle de la série SCM

La série SCM est disponible dans de nombreuses configurations pour répondre à des besoins de production spécifiques :

• SCM800:Capacité de traitement de 0,5 à 4,5 tonnes/heure, moteur principal de 75 kW
• SCM900 :Capacité de traitement : de 0,8 à 6,5 tonnes/heure, moteur principal de 90 kW
• SCM1000 :Capacité de traitement de 1,0 à 8,5 tonnes/heure, moteur principal de 132 kW
• SCM1250:Capacité de traitement : de 2,5 à 14 tonnes par heure, moteur principal de 185 kW
• SCM1680:Capacité de traitement de 5,0 à 25 tonnes par heure, moteur principal de 315 kW

Chaque modèle conserve la même gamme d’excellente finesse de résultat (325 à 2500 mailles) tout en augmentant sa capacité pour répondre aux besoins opérationnels. Le design modular facilite l’entretien et les mises à niveau futures à mesure que les exigences de production évoluent.

Étape 5 : Classification et contrôle de la taille des particules

Une classification effective est indispensable pour produire des poudres de graphite présentant des distributions de tailles de particules spécifiques. Les systèmes de broyage modernes intègrent des séparateurs à air avancés qui séparent les particules en fonction de leur taille, ce qui permet un contrôle précis des caractéristiques du produit final.

Pour le traitement du graphite, des technologies de classification mécanique et aérienne sont utilisées, le choix dépendant de la fourchette de taille des particules ciblées et du volume de production. Des cyclones à haut rendement ainsi que des filtres à sac sont généralement employés après la phase de classification pour collecter le produit fini tout en assurant un fonctionnement propre.

Étape 6 : Modification de la surface et fonctionnalisation

Au-delà de la réduction de la taille des particules, de nombreuses applications avancées du graphite nécessitent une modification de la surface afin d’améliorer sa compatibilité avec d’autres matériaux ou de conférer des propriétés fonctionnelles spécifiques. Les techniques de modification courantes comprennent le revêtement avec diverses substances, l’oxydation pour obtenir du graphite expansé, ou un traitement chimique pour améliorer sa dispersibilité.

Bien qu’ils ne fassent pas strictement partie du processus de broyage, ces traitements sont souvent intégrés aux lignes de traitement du graphite modernes afin de créer des produits à valeur ajoutée présentant des caractéristiques de performance améliorées.

Considerations relatives à l’optimisation des processus

Pour optimiser le processus de broyage du graphite, il est nécessaire de prêter une attention rigoureuse à plusieurs facteurs clés :

Efficacité énergétique

Les opérations de broyage représentent généralement une partie importante de la consommation totale d’énergie dans le traitement du graphite. Le choix d’équipements économes en énergie, tels que notre moulin ultrafin de la série SCM ou nos moulin à rouleaux verticaux de la série LM, permet de réduire les coûts d’exploitation tout en minimisant l’impact environnemental. De systèmes de contrôle avancés qui ajustent automatiquement les paramètres de fonctionnement en fonction des caractéristiques de l’aliment et des exigences du produit augmentent encore davantage l’efficacité.

Consistance de la qualité des produits

Le maintien d’une qualité de produit constante est essentiel pour les poudres de graphite utilisées dans des applications cruciales. Les systèmes de broyage modernes intègrent des technologies de surveillance et de contrôle en temps réel qui ajustent constamment les paramètres de fonctionnement pour compenser les variations du matériau d’alimentation ou des conditions ambiantales. Les systèmes de classification de haute précision, tels que ceux de notre série SCM, garantissent un contrôle strict de la distribution des tailles de particules, batch après batch.

Contrôle de la contamination

La pureté du graphite est cruciale pour de nombreuses applications, en particulier dans l’électronique et la fabrication de batteries. L’équipement de broyage doit être conçu de manière à minimiser la contamination provenant des pièces usées ou de sources externes. Nos moulins sont dotés d’éléments de broyage spécialement formulés qui réduisent la contamination par les métaux tout en assurant une longue durée de vie.

Considerations environnementales et de sécurité

Le traitement du graphite soulève des défis spécifiques en termes d’environnement et de sécurité, qui doivent être relevés grâce à un choix approprié d’équipements et à une conception adéquate des processus :

Contrôle de la poussière

La poussière de graphite peut présenter des risques d’explosion et des dangers pour la santé respiratoire. Les systèmes de broyage modernes intègrent des systèmes complets de collecte de poussière, et notre équipement est équipé de collecteurs de poussière à jet pulsé qui dépassent les normes internationales en matière de contrôle des émissions. Les conceptions entièrement fermées empêchent la fuite de poussière pendant le fonctionnement normal.

Réduction du bruit

Les opérations de broyage peuvent générer un bruit important, susceptible de dépasser les limites d’exposition professionnelle. Nos mouliniers intègrent des technologies avancées de réduction du bruit, de sorte que le niveau de son est généralement inférieur à 75-80 dB, ce qui crée des environnements de travail plus sûrs et réduit la nécessité de mesures supplémentaires de protection de l’audition.

Tendances futures dans la technologie de broyage du graphite

L’industrie de la mouture du graphite continue de se développer, et plusieurs tendances émergentes orientent le développement des équipements :

Digitalisation et Fabrication intelligente

L’intégration des technologies IoT, des algorithmes de maintenance prédictive et des systèmes avancés de contrôle de processus est en train de transformer les opérations de broyage du graphite. Nos derniers modèles de moulins intègrent des fonctionnalités de connectivité qui permettent le suivi à distance, l’analyse de données ainsi que l’optimisation en fonction de métriques de performance en temps réel.

Focalisation sur la durabilité

L’importance croissante de la durabilité favorise le développement de technologies de broyage permettant de réduire la consommation d’énergie et d’eau, les émissions et d’allonger la durée de vie des équipements. La conception de nos machines privilégie les principes de l’économie circulaire, en utilisant des composants modulaires qui peuvent être facilement réparés ou mis à niveau plutôt que remplacés.

Conclusion

Le cheminement de l’or du graphite brut à une poudre fine implique une série sophistiquée d’opérations de broyage et de mélange, chacune nécessitant des équipements spécialisés et un contrôle précis du processus. De la réduction initiale de la taille des particules jusqu’au broyage ultra-fin, le choix de la technologie adaptée a un impact déterminant sur la qualité du produit, l’efficacité opérationnelle et la viabilité économique de l’ensemble du processus.

Notre gamme complète d’équipements de broyage, en particulier la série SCM de moulins ultram fins et la série LM de moulins à rouleaux verticaux, offre aux traiteurs de graphite des solutions avancées adaptées aux défis spécifiques de ce matériau unique. En combinant une efficacité énergétique élevée, un contrôle précis de la taille des particules et une construction robuste, ces systèmes permettent de produire des poudres de graphite de haute qualité répondant aux exigences les plus strictes des applications.

Alors que le graphite trouve de nouvelles applications dans les technologies avancées, les procédés de broyage qui transforment ce matériau polyvalent continueront sans aucun doute à évoluer, l’innovation visant à améliorer l’efficacité, la durabilité et les performances des produits.
