Moulin à broyage de scories verticales : Équipement et application dans le secteur du béton

Présentation de la technologie de broyage des scories

L’utilisation des sous-produits industriels est devenue de plus en plus importante dans les matériaux de construction modernes, la scorie granulée issue de hauts fourns (GGBFS – Ground Granulated Blast Furnace Slag) étant considérée comme l’un des matériaux ciambriques complémentaires les plus précieux. Les moulins à broyer la scorie verticaux se sont révélés être la technologie de prédilection pour transformer la scorie en poudre de haute qualité destinée aux applications en béton. Ces systèmes de broyage spécialisés offrent de nombreux avantages par rapport aux moulins à boules traditionnels en termes d’efficacité énergétique, de qualité du produit et de flexibilité opérationnelle.

Fundamentaux de la broyage des lazes

Le broyage des scories présente des défis uniques en raison de la dureté du matériau, de sa abrasivité et des exigences relatives à sa surface spécifique. Le processus de broyage doit atteindre une finesse d’au moins 420 m²/kg tout en maintenant une répartition uniforme des tailles des particules. Les moulins verticaux parviennent à cela grâce à leur mécanisme de broyage unique, qui combine des forces de compression, de cisaillement et d’impact dans une seule unité compacte.

Technologie de moulin vertical pour le traitement des scories

Principe de fonctionnement

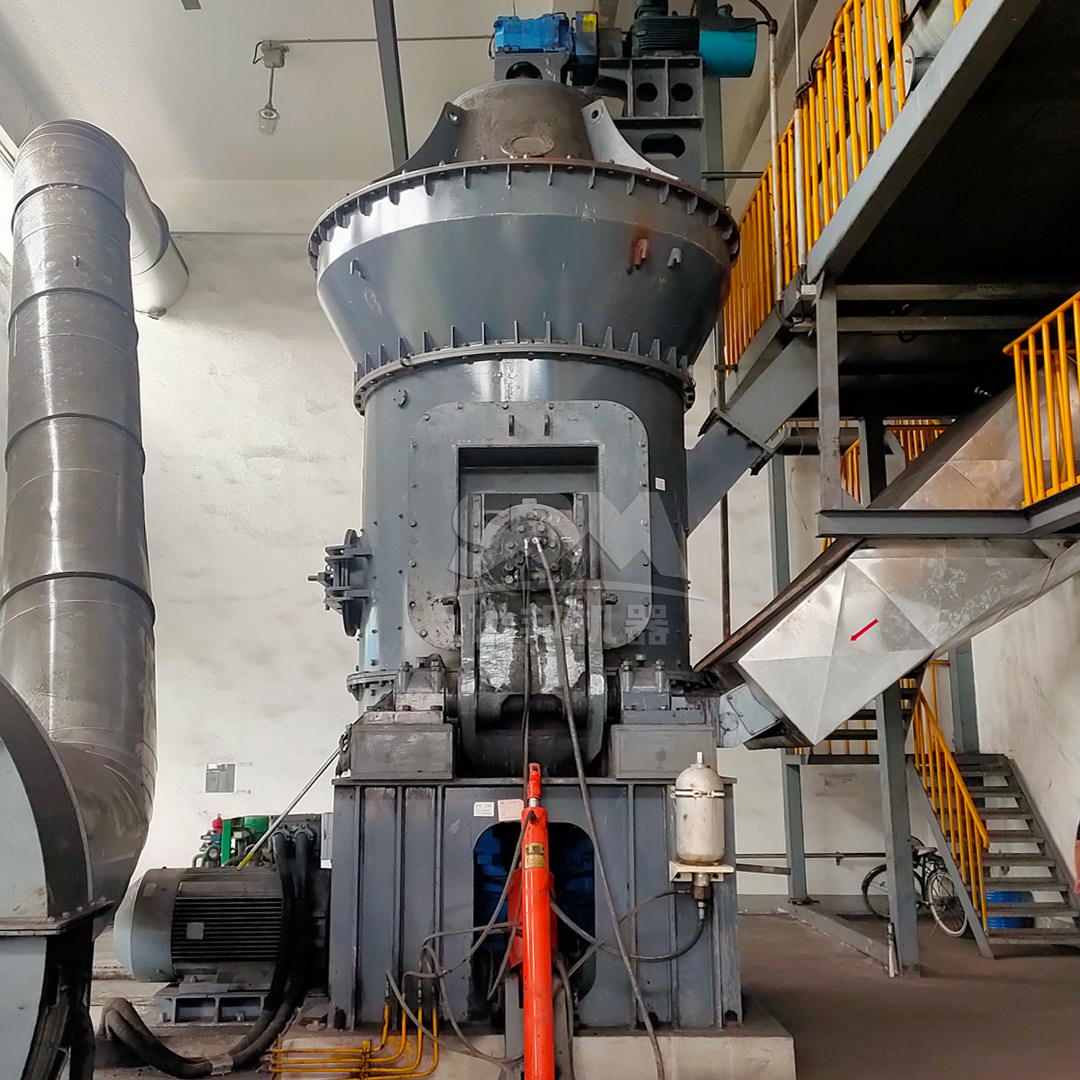

Les moulins de broyage de laitier verticaux fonctionnent selon le principe de la comminution en lit, où le matériau est broyé entre une table tournante et des rouleaux stationnaires. Le processus commence lorsque le matériau de laitier à broyer entre dans le centre de la table de broyage. La force centrifuge distribue le matériau vers l’extérieur, où il passe sous les rouleaux de broyage. Une pression hydraulique appliquée aux rouleaux génère la force de broyage nécessaire pour pulvériser les particules de laitier.

En même temps, un gaz chaud pénètre par l’anneau de la bouche d’aspiration entourant la table de broyage, fluidisant et transportant le matériau broyé vers le classeur intégré. Le classeur sépare les particules fines qui répondent aux spécifications de finition requises des particules grossières, celles-ci retournant sur la table de broyage pour un traitement ultérieur. Ce fonctionnement en circuit fermé assure une utilisation optimale de l’énergie et une qualité de produit constante.

Principales avantages technologiques

Les moulins modernes à broyage de laitier vertical intègrent plusieurs caractéristiques avancées qui les rendent particulièrement adaptés au traitement du laitier. Leur conception compacte combine plusieurs fonctions – séchage, broyage, classification et transport – au sein d’une seule unité. La capacité à gérer des laitiers humides (contenant jusqu’à 15 % d’humidité) tout en séchant et en broyant le matériau représente un avantage opérationnel significatif.

L’efficacité énergétique est l’un des avantages les plus substantiels des moulins verticaux, qui consomment 30 à 40 % moins d’énergie par rapport aux systèmes de moulins à billes traditionnels. Cette efficacité est due au principe de broyage direct ainsi qu’à l’élimination du besoin d’équipements annexes tels que les élévateurs à bac et les systèmes de transport. De plus, leur faible niveau de bruit (≤80 dB) et leurs émissions de poussière minimes (<20 mg/m³) répondent aux normes environnementales modernes.

Sélection d’équipements pour les applications de broyage de scories

Paramètres critiques de performance

Le choix du moulin vertical approprié pour le broyage de la cendre nécessite une considération attentive de plusieurs paramètres clés. Les exigences en termes de capacité de production déterminent la taille du moulin, les systèmes modernes offrant des capacités allant de 4 à 110 tonnes par heure. La finesse cible, généralement ≥420 m²/kg pour les applications de ciment à base de cendre, influe sur la conception du séparateur et les réglages de la pression de broyage.

Les caractéristiques des matériaux à broyer, notamment leur teneur en eau, leur facilité de broyage (indice de travail de Bond ≤23 kWh/t) et leur composition chimique (en particulier leur teneur en fer ≤1 %), ont un impact significatif sur le choix des équipements et les paramètres opérationnels. Le moulin doit également pouvoir s’adapter aux variations des propriétés de la laite de fondue tout en garantissant une qualité de produit constante.

Équipement recommandé : Moulin à scories vertical de la série LM

Pour les opérations professionnelles de broyage de scories, nous vous conseillons notre produit.Moulin à laitier vertical de la série LMConçu spécialement pour le traitement de la slag granulée issue des hauts-fourneaux, cet équipement spécialisé présente plusieurs avantages distincts pour les applications liées à cette slag :

La série LM se caractérise par un design solide, avec des éléments de broyage spécialement durcis capables de résister à l’abrasivité de la slag. Le séparateur intégré à haute efficacité permet de contrôler avec précision la taille des particules, tandis que la géométrie de broyage optimisée maximise l’utilisation de l’énergie. La capacité du moulin à gérer des contenants élevés en humidité sans nécessiter de pré-séchage représente un avantage opérationnel significatif.

Notre modèle LM220N, avec un diamètre de la table de broyage de 2800 mm et une puissance du moteur principal de 900 à 1000 kW, produit 20 à 26 tonnes par heure de poudre de scories de haute qualité, ayant une superficie spécifique supérieure à 420 m²/kg. Pour répondre à des besoins de production plus importants, le modèle LM370N atteint une production de 90 à 110 tonnes par heure, grâce à une table de broyage de 4500 mm et une puissance de 3150 à 3300 kW. Tous les modèles sont équipés de systèmes de contrôle avancés qui optimisent la pression de broyage, la vitesse de la table ainsi que les réglages du classeur, afin d’obtenir une efficacité maximale et une constance du produit.

Applications concrètes de la Beaurette de Brûlure

Avantages de performance du béton

Lorsque la slag est correctement broyée à la finesse appropriée à l’aide de moulins verticaux, elle acquiert des propriétés cimentives excellentes qui améliorent considérablement les performances du béton. L’inclusion de GGBFS (Glass Fiber Boosted Fine Sand) dans les mélanges de béton améliore la workability (facilité d’utilisation) grâce à la forme sphérique de ses particules et à la réduction de la demande en eau. Cela se traduit par une meilleure pompabilité et de meilleures caractéristiques de finition, en particulier dans les applications de béton à haute performance.

La réaction d’hydratation secondaire entre la LA (slag) et l’hydroxyde de calcium produit du gel de silicate de calcium hydraté (C-S-H), ce qui densifie la microstructure du béton. Cette structure poreuse améliorée augmente la durabilité en réduisant la perméabilité et en renforçant la résistance aux attaques causées par les sulfates, la pénétration des chlorures, ainsi que la réaction entre les alcalis et le silicium. Le béton contenant de la LA présente généralement une meilleure résistance à long terme et une moindre production de chaleur lors de l’hydratation, ce qui en fait un matériau idéal pour les applications de béton en grande quantité.

Niveaux d’échange optimal

Les bénéfices d’agrégation du laitier en béton dépendent fortement de la finesse atteinte lors du processus de broyage. Le laitier broyé dans des moulins verticaux jusqu’à une superficie spécifique de 420–500 m²/kg remplace généralement 25–50 % du ciment Portland dans les mélanges de béton. Des taux de remplacement plus élevés, allant jusqu’à 70 %, sont possibles dans des applications spécialisées où une résistance précoce modérée est acceptable.

Le niveau optimal de remplacement dépend de multiples facteurs, notamment les exigences en matière de performances du béton, les conditions d’exposition et les contraintes liées au calendrier de construction. Notre équipe de soutien technique peut fournir des recommandations spécifiques en fonction des besoins du projet et des caractéristiques des matériaux locaux.

Considérations opérationnelles pour les usines de broyage de laitier

Intégration et optimisation de systèmes

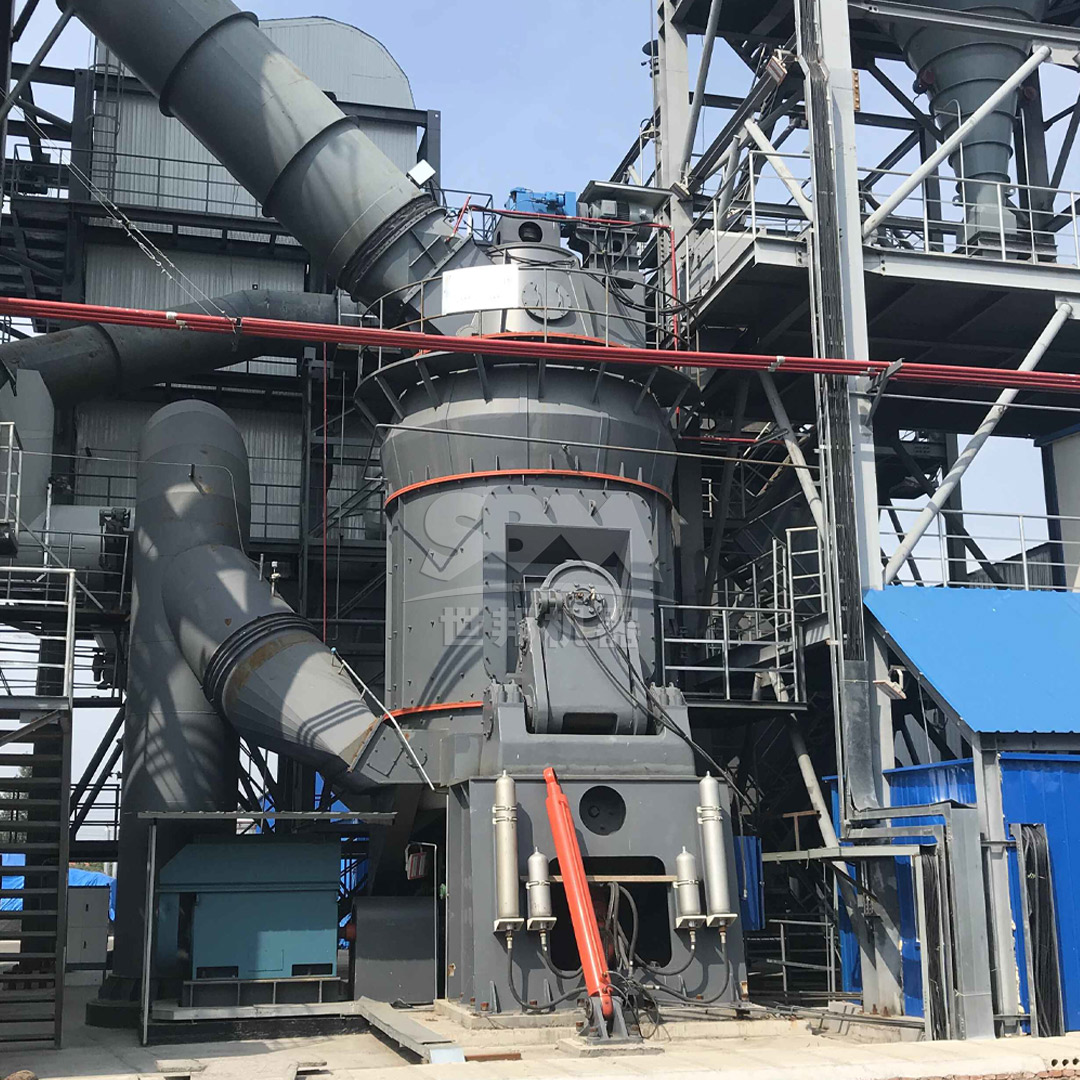

Les opérations de broyage efficaces de la scorie nécessitent une intégration minutieuse du moulin vertical avec des équipements auxiliaires tels que les systèmes d’alimentation, les dispositifs de collecte des produits et les installations de stockage. Le système de broyage doit être correctement équilibré pour garantir un fonctionnement stable et une qualité de produit constante. Cela inclut l’optimisation de la pression de broyage, du débit gazeux, de la vitesse du séparateur et du rythme d’alimentation, en se basant sur des données opérationnelles en temps réel.

Les moulins verticaux modernes sont équipés de systèmes de contrôle avancés qui ajustent automatiquement les paramètres de fonctionnement afin de maintenir la finesse souhaitée et le débit de production. Ces systèmes surveillent en permanence la consommation d’énergie, les différences de pression ainsi que les profils de température afin d’optimiser les performances et de prévenir tout problème de fonctionnement.

Solution alternative : Moulin ultrafin SCM pour des applications spécialisées

Pour les applications nécessitant une poudre de cendres ultrafine avec un diamètre moyen de particules (D97) inférieur ou égal à 5 μm (tamis 2500), nous recommandons notre produit.Meule ultrafine SCMEn tant que solution spécialisée, ce système de broyage avancé intègre un classeur à turbine verticale qui permet de contrôler avec précision la taille des particules, tout en prévenant la contamination par des poussières grossières. La série SCM offre des capacités de production allant de 0,5 à 25 tonnes par heure, avec une consommation d’énergie considérablement réduite par rapport aux systèmes de broyage ultrafins conventionnels.

Le modèle SCM1680, équipé d’un moteur principal de 315 kW, produit de 5 à 25 tonnes par heure de poudre de scories ultra-fine, ce qui en fait l’outil idéal pour des applications à forte valeur ajoutée où la finesse exceptionnelle et la répartition des tailles des particules sont critiques. Le système de contrôle intelligent de la moulinerie maintient automatiquement la finesse souhaitée grâce à un retour continu d’informations et à l’ajustement des paramètres de fonctionnement.

Avantages économiques et environnementaux

Analyse des coûts tout au long du cycle de vie

Les avantages économiques des broyeuses à scories verticales vont au-delà de la simple réduction de la consommation d’énergie. Leur conception compacte nécessite environ 50 % moins d’espace par rapport aux systèmes à moulins à billes, ce qui entraîne des coûts de construction plus bas. Le design intégré réduit également le temps et la complexité de l’installation, permettant une mise en œuvre plus rapide des projets.

Les coûts d’entretien sont considérablement réduits grâce à l’allongement de la durée de vie des composants de broyage et à la simplification de la conception mécanique. Nos moulins de la série LM sont dotés de matériaux résistants à l’usure, ce qui leur confère une durée de vie 2 à 3 fois plus longue par rapport aux éléments de broyage conventionnels. La conception modulaire des composants essentiels permet un remplacement rapide pendant les arrêts de maintenance planifiés, minimisant ainsi les pertes de production.

Contributions à la durabilité

Du point de vue de l’environnement, les moulins à broyage de scories verticales contribuent de manière significative aux pratiques de construction durables. En permettant l’utilisation de sous-produits industriels, ces systèmes réduisent l’impact environnemental lié à la production de ciment Portland. Le processus de broyage lui-même fonctionne avec une haute efficacité et génère très peu d’émissions, ce qui soutient les objectifs de durabilité des entreprises ainsi que le respect des réglementations.

L’utilisation de la scories dans le béton réduit l’empreinte carbone des projets de construction tout en améliorant les performances et la durabilité des matériaux. Cette combinaison d’avantages économiques et environnementaux rend la technologie de broyage des scories une composante essentielle à la production de matériaux de construction modernes et durables.

Conclusion

Les moulins de broyage de scories verticaux représentent le summum de la technologie de traitement des scories, offrant une efficacité sans égal, une qualité de produit supérieure et une flexibilité d’exploitation remarquable. Leur capacité à transformer les sous-produits industriels en matériaux de construction de haute valeur contribue à la réalisation des objectifs économiques et environnementaux de l’industrie des matériaux de construction. À medida que la technologie du béton continue de se développer vers des performances et une durabilité accrues, le rôle des scories correctement broyées deviendra de plus en plus important.

Le choix du matériel doit se baser sur une analyse technique et économique approfondie, en tenant compte des exigences de production, des spécifications des produits et des conditions du marché local. Notre équipe technique est à votre disposition pour vous aider dans le choix du matériel, la conception des systèmes et l’optimisation des opérations, afin d’assurer le succès des projets de broyage de scories.
