Lequel des moulins à broyer est le plus approprié pour transformer la boue de charbon en poudre ?

Présentation du broyage de la boue de charbon

La cendre de charbon, un sous-produit de la combustion du charbon dans les centrales thermiques, représente à la fois un défi environnemental et une opportunité de ressource précieuse. Lorsqu’elle est correctement broyée en poudre fine, la cendre de charbon peut être utilisée dans diverses applications, notamment la production de ciment, les additifs pour le béton et les matériaux de construction. La clé pour exploiter ce potentiel réside dans le choix du moulin de broyage approprié, capable de traiter efficacement ce matériau abrasif tout en répondant aux exigences spécifiques en termes de finesse.

La cendre de charbon contient généralement de la silice, de l’alumine, de l’oxyde de fer et de l’oxyde de calcium, et sa dureté varie de 5 à 7 sur l’échelle de Mohs. Sa nature abrasive exige un équipement de broyage robuste doté de composants résistants à l’usure. Le choix du moulin optimal dépend de plusieurs facteurs, notamment la capacité de production requise, la finesse finale souhaitée, les considérations d’efficacité énergétique et les coûts d’exploitation globaux.

Facteurs clés à prendre en compte pour le broyage de la boue de charbon

Caractéristiques du matériau

Comprendre les propriétés de la cendre de charbon est essentiel pour le choix de l’usine de broyage. Le contenu en eau, la dureté, l’abrasivité et la taille des particules alimentaires du matériau ont un impact direct sur l’efficacité du broyage. La plupart des cendres de charbon contiennent 5-15% d’eau et nécessitent un pré-séchage avant traitement en poudres très fines. La présence de carbone non brûlé peut également affecter le comportement de broyage et la qualité du produit final.

Exigences de précision cible

Différentes applications nécessitent des distributions de tailles de particules spécifiques. Pour les applications de remplacement du ciment, une finesse de 300 à 400 m²/kg (surface de Blaine), soit environ 45 à 75 microns, est généralement suffisante. Cependant, pour des applications à haute valeur, telles que l’adjonction de substances minérales dans les concrets de haute performance, des poussières beaucoup plus fines, atteignant 500 à 800 m²/kg (10 à 30 microns), peuvent être requises.

Besoins en capacité de production

L’échelle opérationnelle a une influence significative sur le choix du moulin. Les petites entreprises (1 à 5 tonnes par heure) ont des solutions optimales différentes de celles des grandes applications industrielles nécessitant un débit de 20 à 100 tonnes par heure. Le moulin doit maintenir une performance constante sur toute la gamme de production désirée.

EFFICACITÉ ÉNÉRGETIQUE

Les opérations de broyage représentent généralement de 60 à 70 % de la consommation totale d’énergie dans le traitement des minerais. Le choix d’équipements économes en énergie permet non seulement de réduire les coûts d’exploitation, mais également de minimiser l’impact sur l’environnement. Les technologies de broyage modernes peuvent réduire la consommation d’énergie spécifique de 30 à 50 % par rapport aux solutions traditionnelles.

Types de moulins à broyage pour la boue de charbon

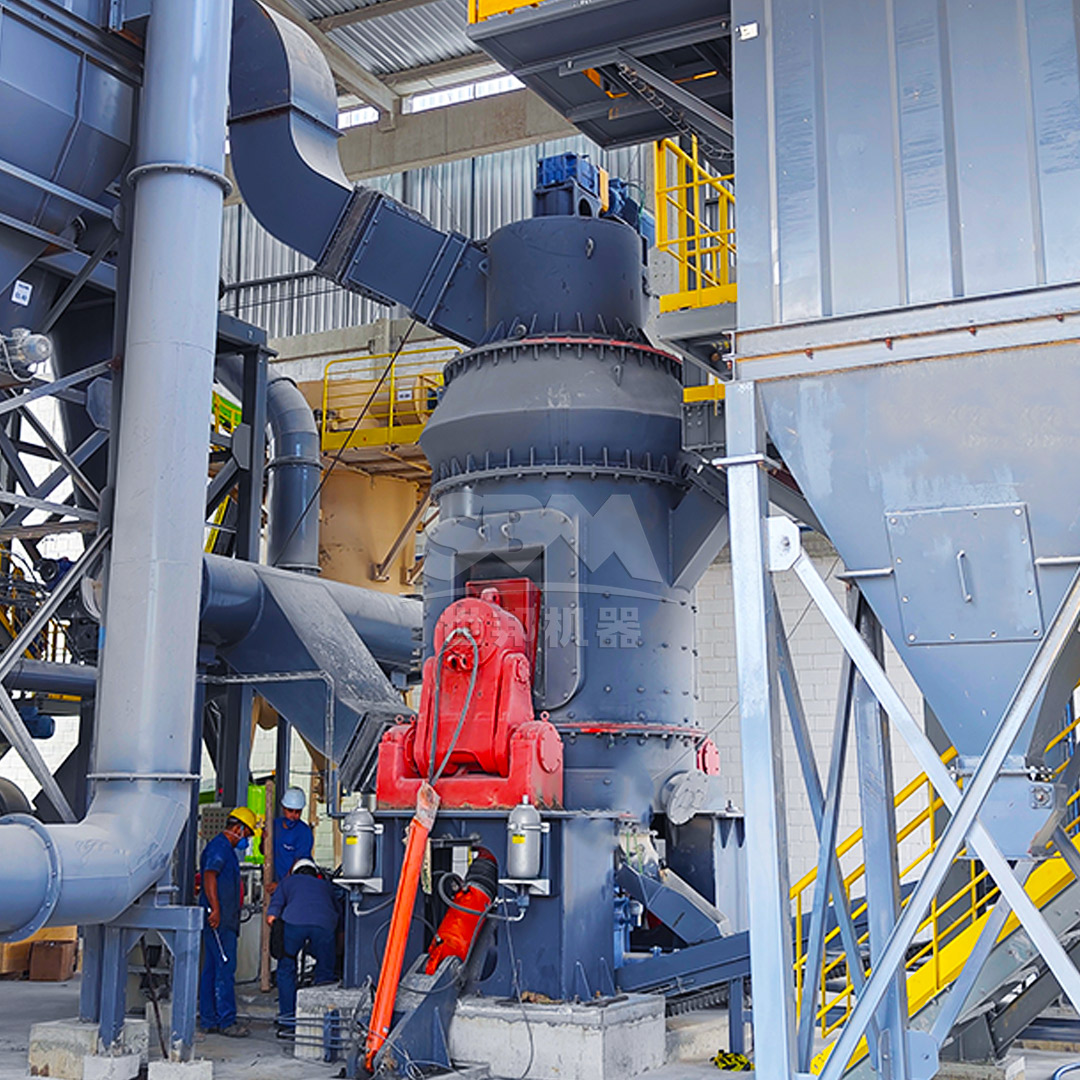

Moulins à rouleaux verticaux (VRM)

Les moulins à rouleaux verticaux sont devenus la norme dans l’industrie pour le broyage de la cendre de charbon en raison de leur excellente combinaison d’efficacité, de fiabilité et de flexibilité. Ces moulins utilisent des tables de broyage à grand diamètre équipées de plusieurs rouleaux qui exercent une pression sur le lit de matière. Le système de classification intégré permet un contrôle précis de la finesse du produit.

Pour les applications concernant la cendre de charbon, notreMoulin à rouleaux verticaux de la série LMSe distingue comme une solution exceptionnelle. Cette série de moulins présente plusieurs avantages particulièrement bénéfiques pour le traitement des scories de charbon :

• Haute efficacité de broyage :Le principe de broyage sur lit de matériau permet de réduire la consommation d’énergie spécifique de 30 à 40 % par rapport aux moulins à billes.
• Résistance à l’usure :Les composants de broyage en alliage spécial résistent à la nature abrasive de la cendre de charbon.
• Séchage intégré :L’intégration des gaz chauds permet le broyage et le séchage simultanés de matériaux humides.
• Conception compacte :Réduction de 50 % de l’empreinte écologique par rapport aux systèmes de moulins à billes traditionnels.
• Opération flexible :Ajustement rapide de la finesse du produit, allant de spécifications grossières à des spécifications ultra-fines.

La série LM traite des tailles d’aliments allant jusqu’à 50 mm et produit des poussières de granulométrie allant de 30 à 325 mesh (600 à 45 μm) ; des configurations spéciales permettent même d’atteindre une finesse de 600 mesh. La capacité de traitement varie de 3 à 250 tonnes par heure, ce qui en fait un outil adapté tant aux opérations de petite qu’à grande échelle.

Moulinons à broyage ultrafinement

Lorsque l’application nécessite des poussières d’une finesse exceptionnelle (généralement inférieure à 10 microns), des moulins à broyage ultrafin deviennent indispensables. Ces moulins spécialisés combinent des forces d’impact, d’usure et de cisaillement pour obtenir des tailles de particules de l’ordre des microns et des sub-microns.

NotreMoulin ultrafine de la série SCMIl représente le sommet de la technologie de broyage de haute précision pour les applications faisant appel à des boues de charbon nécessitant une qualité de produit supérieure. Cette mouline offre des caractéristiques de performances exceptionnelles :

• Excellence de la finesse :Produit des poudres de taille de maille allant de 325 à 2500 (soit 45 à 5 μm), avec une distribution étroite des tailles de particules.
• Classification de haute précision :Le séparateur à turbine verticale assure des points de découpe précis sans contamination par des particules grossières.
• Fonctionnement économe en énergie :Offre une capacité deux fois supérieure à celle des moulins à jet, tout en consommant 30 % moins d’énergie.
• Construction durable :Des rouleaux et des anneaux de broyage spécialement conçus assurent une plus longue durée de service.
• Conformité environnementale :Le système de collecte de poussière Pulse dépasse les normes internationales, avec des niveaux de bruit inférieurs à 75 dB.

La série SCM traite des matériaux d’alimentation jusqu’à 20 mm de long, avec des capacités de production allant de 0,5 à 25 tonnes par heure, selon les différents modèles. Le système de contrôle intelligent maintient automatiquement une qualité de produit constante en surveillant et en ajustant en temps réel les paramètres de fonctionnement.

Moulins à boules

Bien qu’elles soient traditionnelles, les moulins à billes demeurent une option viable pour certaines applications de broyage de la scorie de charbon, en particulier lorsque l’investissement initial plus faible est privilégié par rapport à l’efficacité opérationnelle. Ces moulins fonctionnent sur le principe de l’impact et de l’usure, les billes agissant comme médium de broyage en cascade à l’intérieur d’un cylindre rotatif.

Les moulins à billes peuvent traiter des matériaux d’une taille allant jusqu’à 25 mm et produire des poudres de taille comprise entre 0,074 et 0,8 mm (200-20 mesh). Leur capacité varie largement, allant de 0,65 à 450 tonnes par heure, ce qui leur permet de répondre à diverses échelles de production. Cependant, ils consomment généralement 30 à 40 % plus d’énergie que les moulins à rouleaux verticaux pour une même capacité de production.

Moulins à trapèze

Les moulins trapéziométriques de la série MTW offrent une solution équilibrée pour les besoins de broyage de fin à moyen. Ces moulins bénéficient de conceptions innovantes qui améliorent l’efficacité et réduisent les besoins en entretien par rapport aux moulins Raymond traditionnels.

Les principaux avantages comprennent des conceptions de canaux d’air incurvés qui réduisent les pertes d’énergie, des lames de pelle combinées permettant de diminuer les coûts d’entretien, ainsi que des systèmes de transmission à engrenages coniques intégrés atteignant une efficacité de 98 %. Ces moulins peuvent traiter des matériaux d’un diamètre allant jusqu’à 50 mm, avec une finesse de la sortie de 30 à 325 mailles (600 à 45 μm) et une capacité de 3 à 45 tonnes par heure.

Comparaison technique des options sur les miniers

Solutions recommandées pour différentes situations

Applications industrielles à grande échelle (plus de 20 t/h)

Pour les besoins de production de grande quantité, leMoulin à rouleaux verticaux de la série LMIl représente le choix optimal. Son haut rendement, ses faibles coûts d’exploitation et sa fiabilité en font l’idéal pour les opérations industrielles continues. Sa conception modulaire permet une personnalisation en fonction des besoins de capacité spécifiques, tandis que sa structure robuste assure des performances durables avec un entretien minimal.

Des modèles spécifiques tels que le LM220K, équipé d’un moteur principal de 800 kW, peuvent traiter de 36 à 105 tonnes par heure, ce qui en fait un outil idéal pour les grandes installations de traitement des scories de charbon. La fonction de séchage intégrée est particulièrement utile pour le traitement des scories ayant un taux d’humidité élevé.

Production de poudres de haute qualité (exigences d’ultra-fine)

Lorsque la qualité et la finesse du produit sont de primordial importance,Moulin ultrafine de la série SCMOffre des performances sans égal. Sa capacité à produire des poussières de haute pureté et avec une distribution de taille des particules précise en fait l’outil idéal pour des applications de haut niveau, où la poudre de scories de charbon possède une valeur de marché plus élevée.

Des modèles tels que le SCM1250, d’une puissance de 185 kW, offrent une capacité de 2,5 à 14 tonnes par heure et permettent d’atteindre une finesse allant jusqu’à 2500 mesh. Le système de contrôle automatisé assure la constance du produit, même en cas de variations dans les caractéristiques du matériau d’alimentation.

Opérations à moyen échelle (5-20 t/h)

Pour les besoins de capacité moyenne, les moulins trapézoïdaux de la série MTW ainsi que les modèles plus petits de la série LM offrent des solutions excellentes. Le modèle MTW138Z, doté d’un moteur principal de 90 kW et d’une capacité de 6 à 17 t/h, propose une approche équilibrée avec un investissement en capital plus faible tout en conservant une bonne efficacité.

Considerations opérationnelles et bonnes pratiques

Préparation de l’alimentation

La préparation adéquate des matières premières a un impact significatif sur l’efficacité du broyage. La cendre de charbon doit être pré-moulue à des tailles appropriées (généralement inférieures à 20 mm pour les moulins ultram fins, et à 50 mm pour les moulins verticaux) afin d’optimiser les performances du moulin. Le taux d’humidité doit être contrôlé ; un pré-séchage est à mettre en œuvre lorsque celui-ci dépasse les valeurs recommandées.

Gestion des pièces de rechange

La nature abrasive de la cendre de charbon exige une gestion proactive des pièces sujettes à usure. L’établissement de calendriers d’inspection réguliers et la maintenance d’un inventaire des composants essentiels susceptibles de s’usurer (rolls de broyage, tables de séparation, lames de classement) réduisent au minimum les interruptions de fonctionnement. Les usines modernes sont équipées de systèmes avancés de surveillance de l’usure qui prédisent les besoins en maintenance.

Optimisation de l’énergie

La mise en œuvre de stratégies d’optimisation énergétique peut réduire les coûts d’exploitation de 15 à 25 %. Ces stratégies comprennent l’augmentation de la vitesse des dispositifs de classification, le maintien d’une pression de broyage appropriée, ainsi que l’installation de drives à fréquence variable sur les équipements auxiliaires. Les systèmes de contrôle modernes ajustent automatiquement les paramètres de fonctionnement afin d’optimiser l’efficacité énergétique.

Collecte de poussière et conformité environnementale

Une collecte efficace de la poussière est essentielle tant pour la récupération des produits que pour le respect des normes environnementales. Les filtres à sac à jet pulsé intégrés, dont l’efficacité dépasse 99,9 %, garantissent que les émissions restent en deçà des limites imposées par la réglementation. Une conception adéquate du système maintient une pression négative dans tout le circuit de broyage afin d’empêcher les fuites de poussière.

Conclusion

Le choix du broyeur idéal pour les scories de charbon implique une réflexion approfondie sur les exigences techniques, les contraintes opérationnelles et les facteurs économiques. Pour la plupart des applications industrielles, les broyeurs à tambour verticals offrent le meilleur équilibre entre efficacité, fiabilité et flexibilité d’utilisation. La série LM offre des performances exceptionnelles pour les applications à haute capacité, tandis que la série SCM permet de produire des poussières ultrafines de haute qualité.

Lors de l’évaluation de projets spécifiques, consultez des experts techniques afin de faire correspondre les capacités de la usine à vos besoins uniques. Un choix judicieux de l’usine, combiné à des pratiques opérationnelles optimisées, garantit un retour sur investissement maximal tout en produisant des poudres de scories de charbon de haute qualité répondant aux spécifications du marché.
