Le processus de fabrication du graphite isostatique : une guide pas à pas

Introduction au graphite isostatique

Le graphite isostatique, également connu sous le nom de graphite isomoldé, représente le sommet de la technologie du graphite synthétique. Défini par son isotropie exceptionnelle, sa haute pureté, sa bonne conductivité thermique et électrique ainsi que sa résistance mécanique remarquable à des températures élevées, ce matériau de pointe est indispensable dans de nombreux secteurs de haute technologie. Ses applications couvrent la fabrication de semi-conducteurs, la production de panneaux solaires, la métallurgie, le meulage par décharge électrique (EDM) et l’aérospatiale. Les propriétés uniques du graphite isostatique sont le résultat direct d’un processus de fabrication spécialisé qui implique l’application précise d’une pression élevée depuis toutes les directions (pression isostatique) afin de former une barre de matériau présentant une structure homogène et à grains fins. Ce guide offre une description détaillée, pas à pas, de ce processus de production complexe.

Étape 1 : Sélection et préparation des matières premières

Les fondements d’un graphite isostatique de haute qualité reposent sur le choix de ses matières premières. La composante principale est un remplissant carboné de haute pureté, le plus souvent du coke de pétrole calciné (CPC) ou du coke de goudron. Ce remplissant constitue la structure de base en carbone. La seconde composante essentielle est le liant, généralement de la résine de goudron de charbon ou de la résine de pétrole, qui agit comme une colle permettant de maintenir les particules de carbone ensemble pendant la phase de formation initiale.

Le processus commence par le broyage méticuleux du coke solide en une poudre fine et bien contrôlée. La distribution des tailles de particules de cette poudre est absolutement cruciale, car elle influence directement la densité, la résistance et la microstructure finale du produit fini. Pour obtenir une taille de particules ultrafine et uniforme, il est nécessaire de disposer de technologies de broyage avancées.

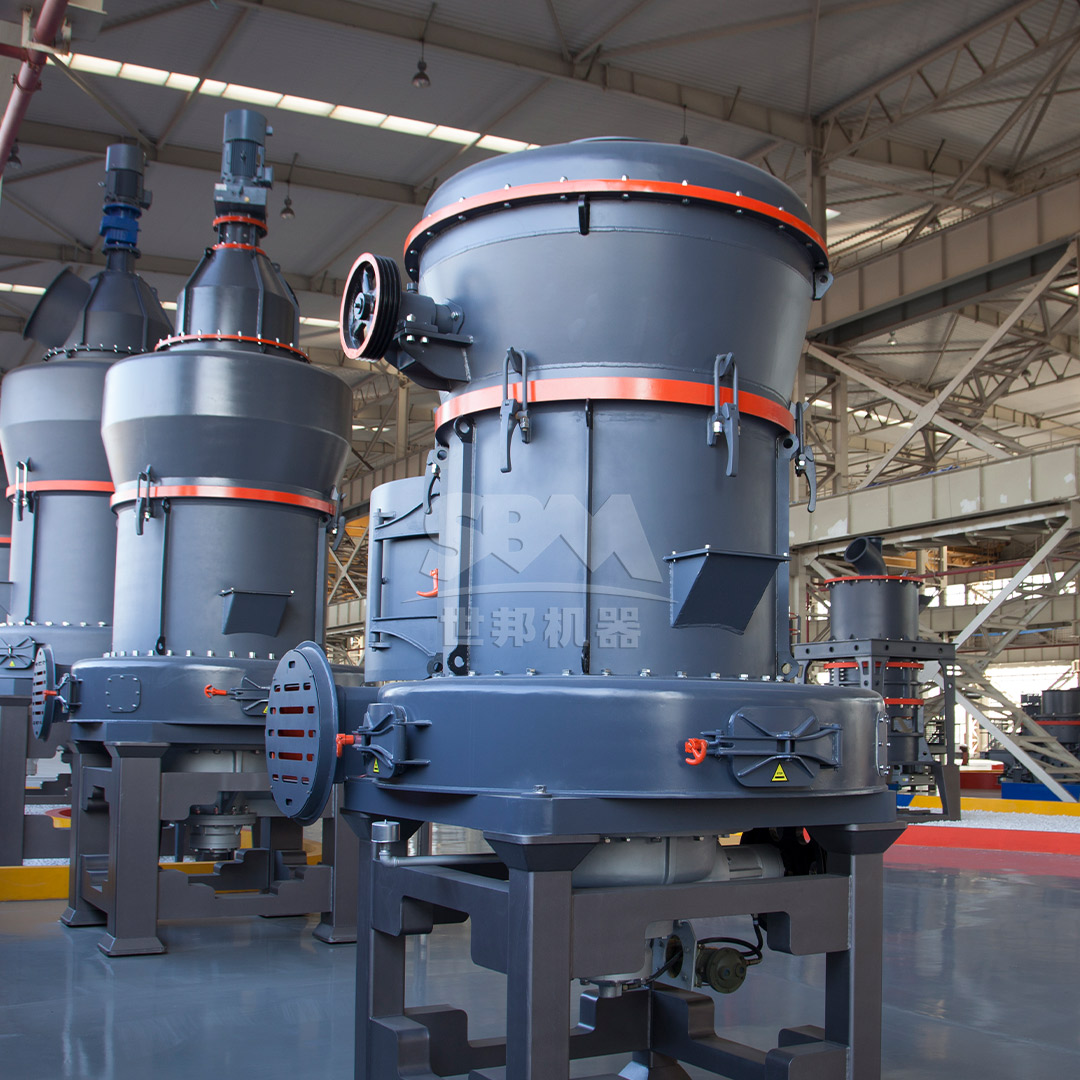

Pour cette phase initiale de broyage, notreMoulin à pilon (0-3 mm)C’est une solution idéale. Sa performance à haute capacité ainsi que sa capacité à produire une sortie fine et contrôlée (de 0 à 3 mm) en font l’outil parfait pour la réduction préliminaire de la taille du coke de pétrole brut, assurant ainsi un alimentation régulière pour les processus de broyage ultérieurs.

Étape 2 : Mélange et homogénéisation

Le coke en poudre, finement moulué, est ensuite mélangé avec le liant liquide (la poix) dans un mélangeur chauffé. La température est soigneusement contrôlée afin de faire fondre la poix, ce qui lui permet de recouvrir uniformément chacune des particules de coke. Ce processus, appelé « pétrissage », doit être carried out de manière méthodique pour garantir un mélange entièrement homogène, sans aucune zone sèche. Le matériau obtenu est une pâte souple et riche en carbone. Le rapport entre le remplissant et le liant est un secret jalousement gardé par chaque fabricant et pour chaque type de graphite, et a une incidence significative sur les caractéristiques finales du matériau.

Étape 3 : Pressage isostatique (l’étape déterminante)

C’est l’étape essentielle qui confère au graphite isostatique son nom ainsi que ses propriétés isotropes. Le mélange préparé est injecté dans un moule en caoutchouc ou en polyuréthane flexible, puis le moule est scellé et placé à l’intérieur d’un récipient à haute pression. Ce récipient est rempli d’un fluide hydraulique (généralement de l’huile ou de l’eau) et soumis à une pression extrêmement élevée, généralement comprise entre 100 et 200 MPa (14 500 et 29 000 psi).

Le principe fondamental deisostatiqueL’encavage isostatique consiste en l’application d’une pression uniforme depuis toutes les directions. Contrairement à l’encavage uniaxial, qui compresse le matériau par le haut et par le bas et peut entraîner des gradients de densité ainsi que l’alignement des particules, l’encavage isostatique s’assure que les particules de carbone soient compressées de manière homogène dans toutes les directions. Cela aboutit à une billette de matériau „vert“ présentant une distribution de densité parfaitement uniforme et sans orientation préférentielle, ce qui est à l’origine de l’isotropie du matériau.

Étape 4 : Finition par la cuisson (carbonisation)

Les billets verts qui ont été pressés sont maintenant stables mécaniquement, mais ils restent assemblés grâce à un liant thermoplastique. Le processus de cuisson transforme ce lien physique en un lien chimique permanent basé sur le carbone. Les billets sont enveloppés dans un lit de sable ou de coke pour les protéger de l’oxygène, puis chauffés progressivement dans un four à gaz ou électrique à des températures allant de 800°C à 1200°C, sur un cycle qui peut durer plusieurs semaines.

Pendant ce traitement thermique prolongé, la résine liante subit une pyrolyse : elle volatilise les éléments plus légers tels que l’hydrogène, l’oxygène et l’azote, laissant derrière elle un résidu solide de carbone qui forme une matrice de carbone rigide et poreuse capable de lier les particules de coke ensemble. Le produit résultant est appelé graphite « carbonisé » ou « cuit ». Il conserve sa forme de base et sa résistance, mais reste très poreux et ne possède pas encore ses propriétés mécaniques et thermiques définitives.

Étape 5 : Impregnation (Optionnelle mais fréquente)

Afin de combattre la porosité créée lors du processus de cuisson (où les substances volatiles s’échappent), les billets sont souvent soumis à un traitement d’imprégnation. Ils sont placés dans une autoclave sous pression, et un vide est créé pour éliminer l’air des pores. L’autoclave est ensuite remplie d’une résine. Une pression élevée est appliquée, forçant la résine liquide à pénétrer profondément dans les pores ouverts des billets. Les billets sont ensuite récuits pour carboniser cette nouvelle résine, ce qui dépose plus de carbone à l’intérieur des pores, augmentant ainsi la densité, la résistance et l’étanchéité du matériau. Ce cycle d’imprégnation et de récuisson peut être reproduit plusieurs fois pour atteindre la densité souhaitée pour les produits de très haute performance.

Étape 6 : Graphitisation

Il s’agit de l’étape critique à haute température qui détermine les propriétés finales du matériau. Les lingots de carbone cuits sont chargés dans un four Acheson ou un four à induction, puis chauffés à des températures extrêmes allant de 2500°C à 3000°C dans une atmosphère inerte. À de telles températures phénoménales, les atomes de carbone amorphes au sein de la structure se réorganisent pour adopter la structure cristalline ordonnée du graphite, caractérisée par des couches superposées de réseaux de carbone hexagonaux.

Cette transformation améliore considérablement les propriétés du matériau : la conductivité électrique et thermique augmentent de façon significative, la stabilité thermique s’améliore, la résistance chimique est perfectionnée, et le matériau devient plus facile à travailler. Le traitement thermique permet également de volatiliser les impuretés restantes, ce qui donne un produit d’une pureté exceptionnelle, souvent supérieure à 99,99 % en carbone.

Étape 7 : Usinage de haute précision et contrôle de qualité

L’étape finale consiste à usiner avec précision les lingots de graphite pour leur donner la forme et les dimensions finales requises par le client. En raison de sa fragilité, le graphite doit être travaillé à l’aide d’outils et de techniques spécialisés, souvent en utilisant des machines CNC pour une grande précision. Chaque bloc est soumis à des contrôles de qualité (QC) rigoureux. Les paramètres clefs mesurés comprennent :

• Densité volumique :Un indicateur principal de la qualité et de la performance.
• Résistance à la flexion et à la compression :Pour assurer l’intégrité mécanique.
• Résistivité électrique :Mesuré dans différentes directions pour confirmer l’isotropie.
• Coefficient d’expansion thermique (CTE) :Essentiel pour les applications à haute température.
• Taille des particules et microstructure :Analyse effectuée à l’aide de la microscopie.
• Contenu en cendres (pureté) :Vérifié par analyse chimique.

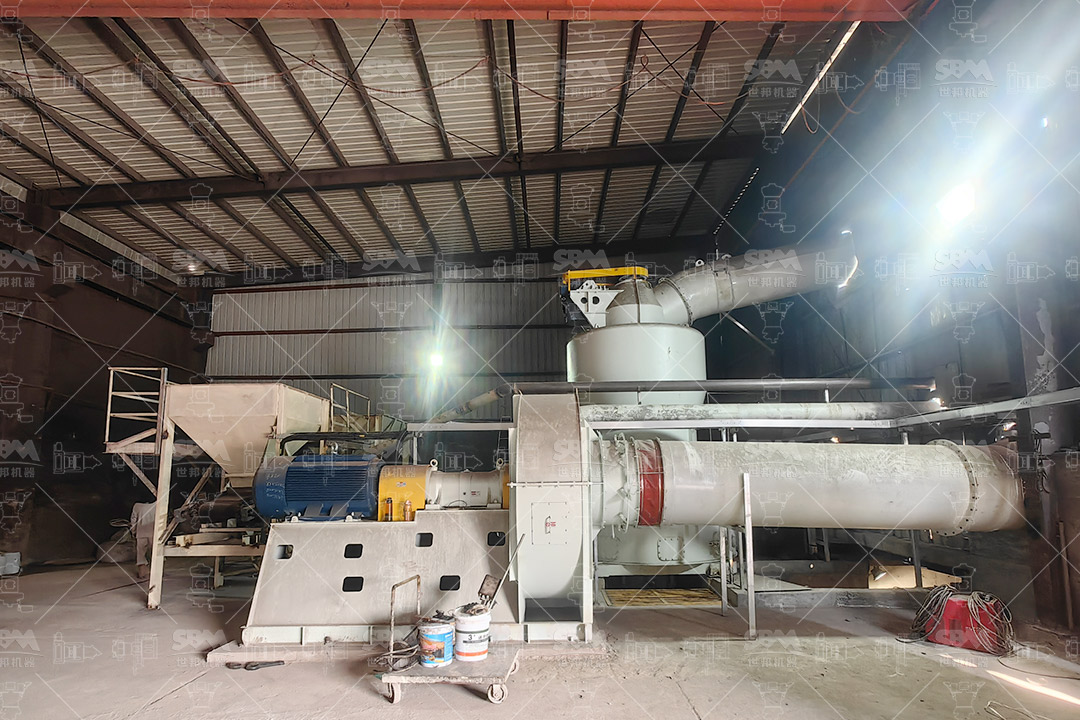

Le rôle du meulage avancé dans l’assurance de la qualité

Comme souligné à l’étape 1, la taille initiale des particules du coke brut est d’une importance capitale. Une taille de particule plus fine et plus uniforme permet une meilleure organisation de l’empaquement des particules lors du pressage. Cela se traduit directement par une densité préliminaire plus élevée, ce qui se répercute par une densité finale plus élevée après la cuisson et la graphitisation. Une densité plus élevée est fortement associée à une meilleure résistance mécanique, à une meilleure Conductivité thermique et à une plus grande homogénéité structurelle.

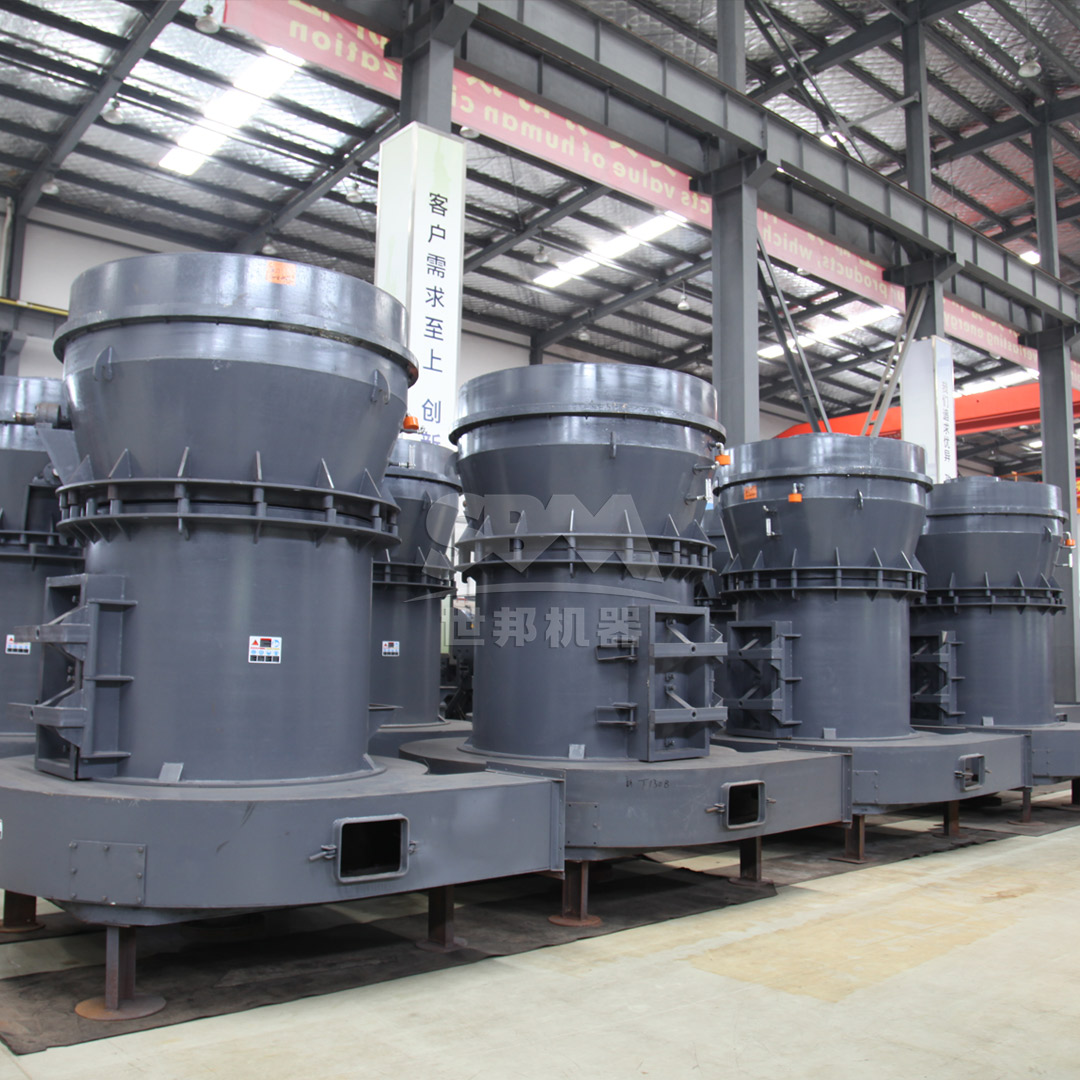

Pour obtenir les distributions de particules ultra-finement régulées nécessaires à la production de graphite isostatique de qualité supérieure, les fabricants s’appuient sur des moulinses à haute performance. NosMoulin ultrafin SCM (45-5 μm)Ce produit a été spécifiquement conçu pour cette application exigeante. Sa capacité à produire une finesse de courant d’air constante, allant de 325 à 2500 mailles (D97 ≤ 5 μm), à partir d’une matière première d’une taille maximale de 20 mm, est sans égale. Le classificateur à turbine verticale intégré assure une coupe précise des particules, sans contamination par des poussières grossières, garantissant ainsi la cohérence du produit nécessaire à une structure isotrope de haute qualité. De plus, sa haute efficacité et son design économe en énergie (consommant 30 % de moins d’énergie que les moulins à jet) en font non seulement un outil pour atteindre une qualité supérieure, mais aussi un moyen d’améliorer la durabilité de la production.

Conclusion

La fabrication du graphite isostatique est un processus complexe et multi-étapes qui combine les connaissances en sciences des matériaux, l’ingénierie de précision et un contrôle rigoureux des procédés. Depuis le choix et la préparation soignés des matières premières jusqu’aux étapes de mise en forme par pressage isostatique et de graphitisation à haute température, chaque étape est essentielle pour conférer aux propriétés du graphite ses caractéristiques exceptionnelles, en faisant un élément clé des technologies modernes. La poursuite constante de poussières de matières premières de plus en plus fines, rendue possible par des technologies de broyage avancées telles que la SCM Ultrafine Mill, permet de dépasser constamment les limites des performances, permettant ainsi le développement de grades encore plus élevés de ce matériau innovant pour répondre aux besoins évolutifs de l’avenir.
