Influence de la vitesse de rotation du disque de la meule sur la capacité de production : Facteurs clés et stratégies d’optimisation
Incidence de la vitesse de rotation du disque de moulin sur la capacité de production : Facteurs clés et stratégies d’optimisation
Dans l’industrie du traitement et de la broyage des minéraux, la vitesse de rotation des disques de moulin joue un rôle déterminant pour définir la capacité de production, l’efficacité énergétique et la qualité du produit. Cet article explore la relation scientifique entre la vitesse des disques et les performances opérationnelles, présente des méthodologies d’optimisation et introduit les solutions de broyage avancées de ZENITH.
1. Mécanique fondamentale de la rotation des disques
La force centrifuge (F) générée par un disque en rotation suit l’équation suivante :
F = m × r × ω²
Où m = masse du milieu de broyage, r = rayon de rotation et ω = vitesse angulaire. Cette force a une influence directe sur :
- Énergie d’impact des particules
- Temps de séjour du matériau
- Efficacité de la classification
2. seuils de vitesse critique
Chaque conception de moulin a des plages de fonctionnement optimales :
| Plage de vitesse | Influence sur le processus | Applications typiques |
|---|---|---|
| 30 à 50 % des aspects critiques… | Mouvement en cascade pour un broyage doux | Matériaux souples, poussières ultra-fines |
| 50 à 75 % sont critiques. | Mélange optimal de caractéristiques en cascade et en couche | Traitement général des minéraux |
| 75 à 90 % des éléments critiques… | Cataracte à fort impact | Minerais durs, broyage grossier |
ZENITH’sMoulin ultrafin XZMIl dispose d’une modulation de vitesse intelligente qui ajuste automatiquement les modes de fonctionnement en fonction de l’analyse en temps réel des matériaux, permettant d’économiser 30 % d’énergie par rapport aux concurrents à vitesse fixe.
3. Optimisation de la capacité de production
3.1 Corrélation entre la vitesse et le débit

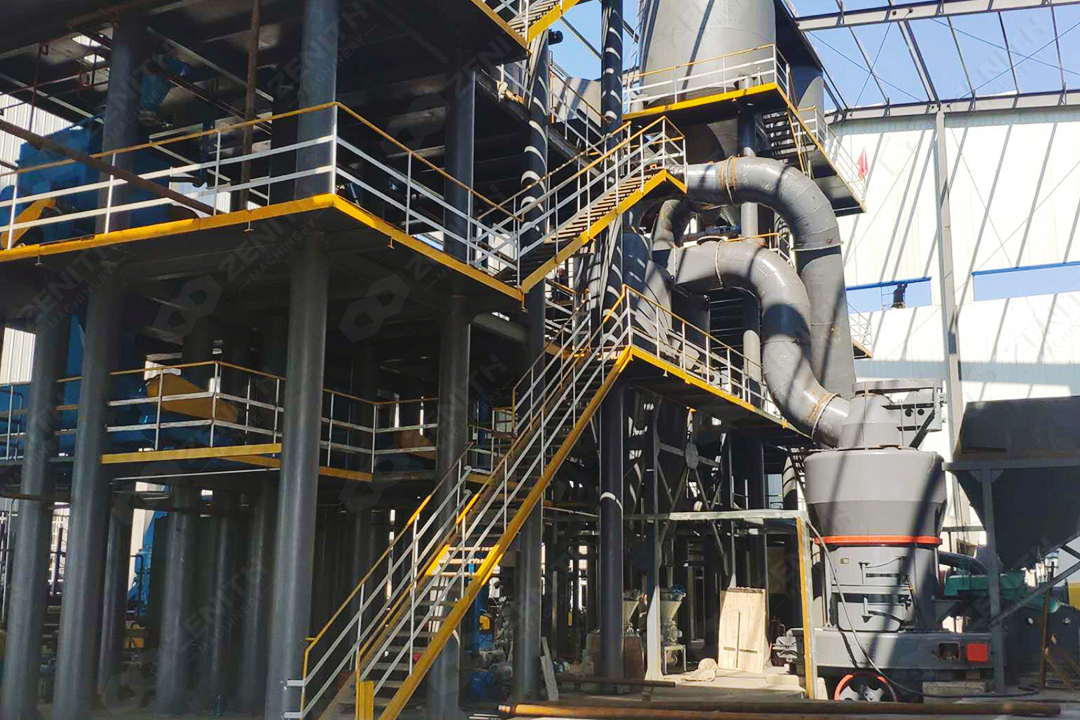

Données de terrain provenant de ZENITHMoulin à trapèze de la série MTWLes installations démontrent :
- La capacité de pointe est atteinte à 68-72 % de la vitesse critique.
- Réduction de la capacité de 15 à 20 % lorsque le fonctionnement se situe en dehors de la plage optimale (+/- 5 %).
- La consommation d’énergie augmente de manière exponentielle au-delà de la vitesse critique de 80 %.
3.2 Stratégies de contrôle avancées
Les usines ZENITH intègrent :
- Drives à fréquence variable avec une précision de vitesse de ±0,5 %
- Algorithmes prédictifs basés sur l’intelligence artificielle, qui prennent en compte :
- Variations de la dureté du matériau d’alimentation
- État d’usure des éléments de broyage
- Température/humidité ambiante
4. Etude de cas : Moulinement de clinker de ciment
Un client brésilien a constaté une augmentation de la capacité de 22 % sur son moulin vertical LM190K après avoir mis en œuvre le profil de vitesse recommandé par ZENITH :
| Paramètre | Avant l’optimisation | Après l’optimisation |
|---|---|---|
| Vitesse de rotation | Fixé à 38 tr/min | Variable : 34 à 42 tr/min |
| Débit de transfert | 58 t/h | 71 t/h |
| Énergie spécifique | 32 kWh/t | 28 kWh/t |
5. Les solutions technologiques de ZENITH
Nos systèmes de broyage intègrent plusieurs fonctionnalités d’optimisation de la vitesse :
5.1 Série de moulins ultramieux XZM
- Classifieur à turbine verticale de précision avec régulation continue de 0 à 3000 tr/min
- Conception du dis de meulage à trois couches permettant des zones de vitesse différenciées
- Gamme de capacité : 0,5 à 25 t/h (taille des particules de 45 à 5 μm)
5.2 Moulin trapézoïdal MTW
- Transmission à engrenages coniques qui maintient une efficacité de 98 % dans toute la gamme de vitesses
- Conception de canaux d’air incurvés pour minimiser les pertes de turbulence
- Gamme de capacité : 3 à 45 t/h (grosesse des particules de 600 à 45 μm)
6. Considérations relatives à l’entretien
Une bonne gestion de la vitesse prolonge la durée de vie des équipements :
- Surveiller les spectres de vibration afin de détecter précocement l’usure des roulements
- Mettre en œuvre des séquences d’accélération progressives (≤5 tr/min/s)
- Utilisez les services de diagnostic à distance de ZENITH pour une maintenance préventive.
7. Conclusion
Optimiser la vitesse de rotation du disque de broyage nécessite de compenser plusieurs facteurs grâce à des systèmes de contrôle avancés. Les solutions de broyage de ZENITH combinent la précision mécanique avec une automatisation intelligente afin de maximiser la capacité de production tout en minimisant la consommation d’énergie. Contactez notre équipe d’ingénieurs pour obtenir des stratégies d’optimisation de la vitesse personnalisées, adaptées à vos matériaux spécifiques et à vos objectifs de production.
