Comparaison des procédés d’abrasion de la poudre de calcaire : Moulin à billes vs. Moulin à rouleaux verticaux

Introduction

La broyage du calcaire en une poudre fine est un processus essentiel dans de nombreuses industries, notamment la construction, l’agriculture, la chimie et la fabrication. Le choix de la technologie de broyage a un impact significatif sur la qualité du produit, les coûts d’exploitation et l’efficacité globale de l’usine. Depuis des décennies, le moulin à boules est le dispositif le plus couramment utilisé dans le secteur. Cependant, les progrès technologiques ont fait du moulin à rouleaux verticaux (VRM) une alternative très efficace et moderne. Cet article propose une comparaison technique détaillée de ces deux techniques principales de broyage du calcaire, en analysant leurs principes de fonctionnement, leurs performances et leurs impacts économiques, afin de guider les décisions éclairées.

Principes opérationnels fondamentaux

Technologie du moulin à billes

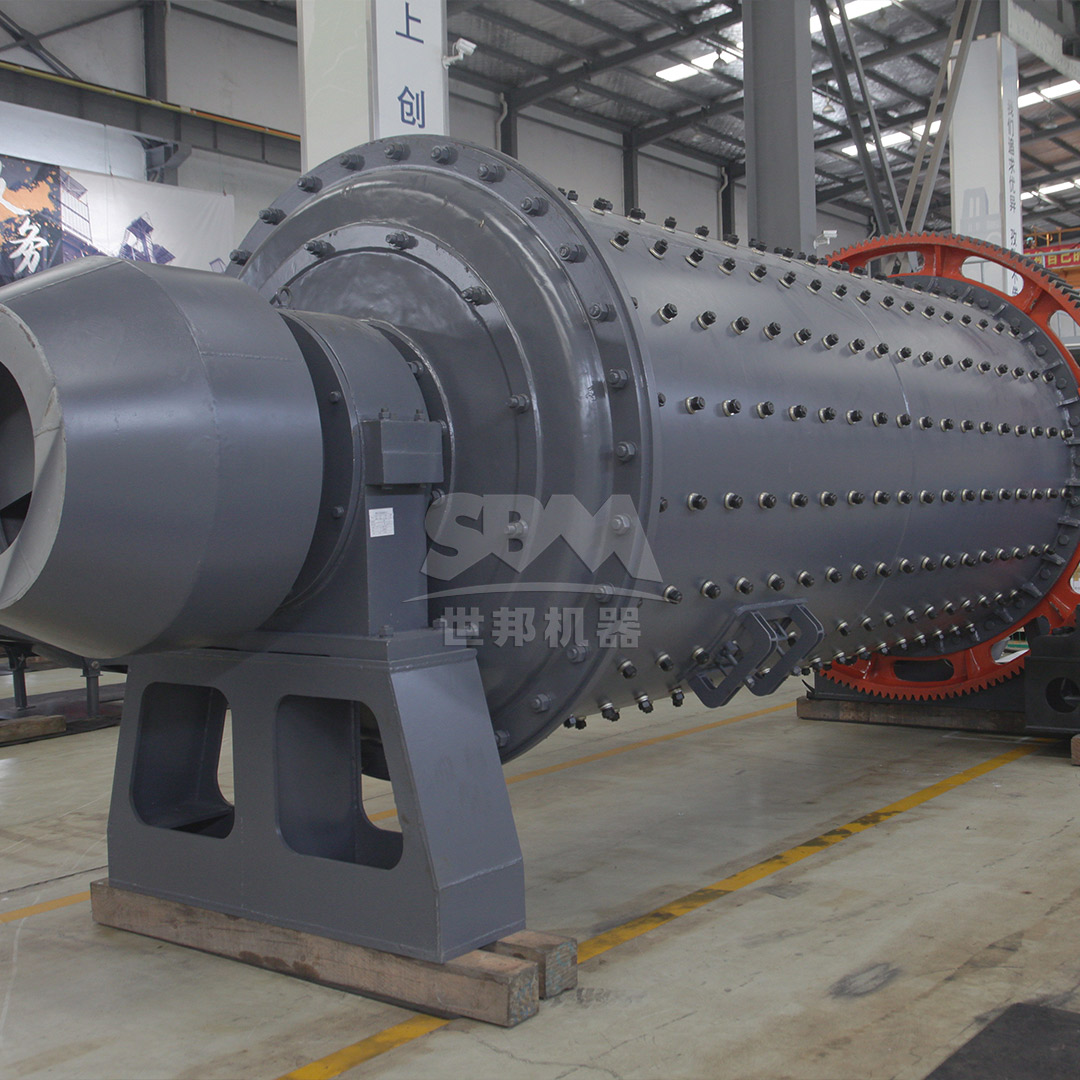

Une moulin de boules est un récipient cylindrique horizontal et rotatif, partiellement rempli de matières de broyage, généralement des boules en acier à haut contenu en chrome ou en manganèse. L’apport en calcaire (de taille inférieure ou égale à 25 mm) est introduit par une vis d’entrée. Au fur et à mesure que le cylindre tourne, les boules sont soulevées puis tombent sur la matière, entraînant une réduction de taille par une combinaison d’impact et de broyage abrasif. Le poudre finement moulue est évacué par une grille de sortie, tandis que les particules trop grosses sont retenues pour une further comminution (un broyage supplémentaire). Ce processus est souvent couplé à un classeur à air externe afin de séparer plus finement les produits.

Technologie du moulin à rouleaux verticaux

Une moulinne à rouleaux verticale fonctionne selon le principe de la broyage par compression de la couche de matériau. Du calcaire brut (dо 50 mm de diamètre) est chargé sur une table de broyage rotative. Deux ou plusieurs rouleaux sous pression hydraulique exercent une force importante sur la couche de matériau, broyant et écrasant les particules. En même temps, un flux de gaz chaud (généralement provenant d’un préchauffeur) monte vers le haut, transportant les particules fines vers un classeur intégré et haute efficacité. Les particules grossières sont repoussées par le classeur et retombent sur la table de broyage pour être à nouveau traitées. Ce système intégré de broyage, de séchage et de classification dans une seule unité représente un avantage majeur de la moulinne à rouleaux verticale.

Analyse comparative : Indicateurs de performance clés

1. Consommation d’énergie

C’est le différenciateur le plus important. Les moulins à billes sont notoirement énergivores : une grande quantité d’énergie est gaspillée pour faire tourner le tambour lourd et pour soulever les agents de broyage, et seulement environ 1 à 2 % de l’énergie totale consommée est réellement utilisée pour la réduction de la taille des matériaux. En revanche, les moulins à broyage à tambour vertical (VRM – Vertical Roller Mills) sont conçus pour être efficaces. La broyage direct des matériaux sur une table à l’aide de rouleaux représente une utilisation plus directe de l’énergie. De plus, la possibilité d’utiliser les gaz produits par les processus de traitement comme moyen de séchage à l’intérieur du moulin élimine la nécessité d’un sécheur supplémentaire. Les VRM offrent généralement des performances supérieures en termes d’économie d’énergie et de productivité.Consommation d’énergie spécifique 30 à 50 % plus faiblePar rapport aux systèmes de moulins à billes pour la même finesse du produit.

2. Fineur du produit et distribution des tailles des particules

Les moulins à boules sont très polyvalents et peuvent produire une très large gamme de finesses de produit, allant de la grosseur brute à l’ultra-fin. Cependant, atteindre une distribution de tailles de particules très étroite peut s’avérer difficile en raison du broyage excessif de certaines particules, tandis que d’autres restent grossières. Les moulins à boules virtuels (VRM), équipés de classificateurs internes avancés, excellent dans la production d’une distribution de tailles de particules plus uniforme et plus stricte. Cela est crucial pour des applications telles que les agents de remplissage dans les plastiques ou les peintures, où la uniformité des tailles de particules influence les performances du produit. Pour les besoins de broyage ultra-fin qui dépassent le champ de application typique des VRM standard, des équipements spécialisés comme le nôtre sont nécessaires.Moulin ultrafin SCMC’est la solution idéale. Grâce à son classificateur à turbine verticale, il permet d’obtenir une finesse de produit allant de 325 à 2500 mailles (D97 ≤ 5 μm) avec une haute uniformité, répondant ainsi aux besoins des poudres de calcaire ultra-fines de haute valeur.

3. Capacité et empreinte écologique

Pour la production à grande échelle, les VRM (Vertical Roller Mills) présentent un avantage clair en termes de capacité par unité de surface occupée. Un seul VRM peut gérer des débits très élevés, remplaçant souvent deux ou plusieurs moulins à boules. Leur conception verticale et compacte permet de réduire considérablement la surface nécessaire pour l’installation, de 50 à 70 % par rapport à une installation de moulins à boules de capacité équivalente, ce qui diminue les coûts de construction. Les moulins à boules sont plus modulaires, mais nécessitent plus d’espace pour le moulin lui-même, les moteurs auxiliaires et les équipements de classification.

4. Coûts de capital et coûts d’exploitation (CAPEX vs. OPEX)

Dépenses d’investissement (Capital Expenditure : CAPEX) :L’investissement initial pour un système VRM (Virtual Reality Mill) est généralement plus élevé que pour un système de moulin à boules de capacité similaire. Cela est dû à sa structure mécanique plus complexe et à ses systèmes de contrôle plus avancés.
Dépenses d’exploitation (OPEX) :C’est ici que le VRM (Voltage Regulator Module) se révèle particulièrement efficace. La réduction significative de la consommation d’énergie entraîne des factures d’électricité considérablement moins élevées. De plus, les pièces d’usure d’un VRM (les rouleaux de broyage et les revêtements du plateau) ont généralement une durée de vie plus longue que ceux d’un moulin à boules, bien que le coût de leur remplacement soit plus élevé. Les VRM modernes sont conçus pour permettre un remplacement rapide des rouleaux, minimisant ainsi les temps d’arrêt. Les coûts d’exploitation (OPEX) globaux d’un VRM sont généralement plus bas, ce qui permet un retour sur investissement plus rapide, malgré le coût d’acquisition initial (CAPEX) plus élevé.

5. Capacité de séchage

Les tours à broyage à tambour (VRM – Vertical Rolling Mills) présentent un avantage inhérent : elles peuvent traiter des matériaux contenant jusqu’à 15-20 % d’humidité en utilisant des gaz chauds introduits dans le corps de la machine. Ce procédé de séchage intégré est très efficace. Les moulins à billes ont des capacités de séchage limitées, sauf s’ils sont équipés d’une sécheuse externe distincte, ce qui augmente la consommation d’énergie et la complexité de l’installation.

6. Bruis et Impact sur l’Environnement

Un moulin à billes, avec ses billes métalliques en mouvement, génère un bruit important et nécessite souvent des enclosures pour amortir les vibrations sonores. Les VRM (Very Large Memory Modules) sont beaucoup plus silencieux. Sur le plan environnemental, les deux systèmes utilisent des filtres de type « baghouse » pour la collecte de la poussière. Cependant, le fonctionnement en pression négative des VRM permet une meilleure maîtrise des émissions de poussière que celui d’un moulin à billes à circuit ouvert.

Quand choisir quelle technologie ?

Applications idéales pour un moulin à billes

• Projets avec un capital initial limité.
• Des opérations nécessitant une flexibilité extrême afin de produire une large gamme de produits, avec une grande précision, à partir d’un seul moulin.
• Meulage de matériaux très abrasifs lorsque le coût des abrasifs est maîtrisable.
• Installations de production de petite à moyenne taille.

Applications optimales pour un moulin à rouleaux verticaux

• Lignes de production à grande échelle où la réduction des coûts d’exploitation est de primordial importance.
• Plantes dans des espaces restreints.
• Traitéement du calcaire à haute teneur en humidité.
• Applications exigeant une distribution de tailles de particules homogène et étroite.
• Les plantes visent à réduire leur empreinte carbonique en diminuant leur consommation d’énergie.

Conclusion

Le choix entre une broyeuse à boules et une broyeuse à rouleaux verticale pour la mouluration du calcaire n’est pas une décision simpliste qui s’applique à tous les cas. La broyeuse à boules, robuste, flexible et présentant un coût d’investissement plus faible, reste une option valable pour de nombreuses applications. Cependant, pour les usines industrielles modernes à grande échelle qui privilégient l’efficacité, les faibles coûts d’exploitation et les performances environnementales, la broyeuse à rouleaux verticale est incontestablement le leader technologique. Son rendement énergétique supérieur, sa fonction intégrée de séchage et de classification, ainsi que sa taille plus compacte en font la solution de prédilection pour de nouveaux projets.

Pour les projets nécessitant une solution robuste et efficace pour le broyage de calcaire, depuis le broyage standard jusqu’au broyage fin, nous proposons…Moulin à trapèze de la série MTWIl présente un équilibre excellent entre performances et rapport qualité-prix. Grâce à des lames de pelle innovantes et résistantes à l’usure, à un conduit d’air incurvé optimisé, ainsi qu’à un système de transmission globalement très efficace, la MTW Mill est conçue pour une haute productivité et des coûts d’entretien réduits, ce qui en fait une machine de travail fiable pour vos opérations de broyage.
