Comment fonctionne une usine de broyage de calcaire ? Présentation des machines de broyage de calcaire

Introduction à la moulination du calcaire

Le calcaire, une roche sédimentaire composée principalement de carbonate de calcium (CaCO3), est l’un des minéraux industriels les plus polyvalents et les plus largement utilisés. Ses applications couvrent le secteur de la construction, l’agriculture, la protection de l’environnement et la fabrication. Cependant, le calcaire brut doit être transformé en poudre fine pour exploiter pleinement son potentiel. C’est là que les moulins à broyer le calcaire entrent en jeu. Ces machines spécialisées transforment les roches de calcaire grossières en poudres dont la taille des particules est précisément contrôlée, permettant ainsi leur utilisation dans toutes sortes de domaines : de la production de ciment et du désulfuration des gaz de combustion à l’additif alimentaire pour animaux et aux applications pharmaceutiques.

Le processus de broyage du calcaire est à la fois un art et une science, nécessitant des équipements sophistiqués capables de gérer l’abrasivité du matériau tout en atteignant la finesse et les taux de production souhaités. La technologie de broyage moderne a évolué de façon significative, passant de méthodes de broyage simples à des systèmes intégrés et hautement efficaces qui optimisent la consommation d’énergie, la qualité du produit et la fiabilité des opérations.

Principes fondamentaux de la broyage du calcaire

Tous les moulins à broyage de calcaire fonctionnent sur le principe de réduction de la taille des particules par des forces mécaniques. Cependant, le mécanisme spécifique utilisé varie considérablement selon le type de moulin, chacun offrant des avantages distincts pour des applications particulières.

Mécanismes de réduction de la taille

La broyation du calcaire utilise plusieurs mécanismes fondamentaux de réduction de taille :

• CompressionLe matériau est broyé entre deux surfaces opposées, ce qui est idéal pour le broyage de grossier à moyen de fin.
• ImpactLa collision rapide entre les particules et les éléments de broyage provoque des fractures dans toute la matière.
• L’action d’usure due au frottement particule par particule produit des poussières fines présentant une morphologie contrôlée.
• CisaillementLes forces de coupe pénètrent dans le matériau de manière efficace, notamment pour certaines structures cristallines.

La plupart des usines de broyage de calcaire industriel combinent plusieurs mécanismes pour optimiser l’efficacité. Le choix des mécanismes appropriés dépend des caractéristiques souhaitées du produit, des propriétés du matériau d’alimentation et des considérations économiques.

Configurations des circuits de broyage

Les opérations de broyage du calcaire emploient généralement l’une des deux configurations de circuits de base suivantes :

• Meulage en circuit ouvertLe matériau traverse l’usine une seule fois, sans être classé ni recyclé. Cette configuration plus simple est adaptée lorsque la présence d’une large distribution des tailles des particules est acceptable.
• Moulin à circulation ferméeIntègre un système de classification qui permet de séparer le produit fin du matériau grossier, celui-ci étant réintégré à la moulinerie pour un broyage ultérieur. Cette configuration permet un meilleur contrôle de la finesse du produit et une plus grande efficacité.

Les usines modernes de broyage de calcaire privilégient de plus en plus les systèmes en circuit fermé en raison de leur efficacité énergétique supérieure et de leur contrôle de qualité du produit, malgré leur complexité et leur coût initiaux plus élevés.

Types de moulins à broyage de calcaire

L’industrie du traitement du calcaire utilise plusieurs types de moulins à broyer, chacun conçu pour des gammes spécifiques de tailles d’alimentation, de finesse du produit et de besoins en capacité.

Moulins à boules

Les moulins à boules représentent l’une des technologies les plus anciennes et les plus éprouvées pour le broyage du calcaire. Ces cylindres rotatifs, contenant des agents de broyage (généralement des boules en acier), utilisent les forces d’impact et d’usure pour réduire la taille des particules. Au fur et à mesure que le moulin tourne, les boules sont soulevées puis projetées vers le matériau, provoquant ainsi un effet de broyage.

Les caractéristiques principales des moulins à billes utilisés pour la mouture du calcaire comprennent :

• Capacité à couvrir une large gamme de tailles de particules (de 0,074 à 0,8 mm)
• Haute fiabilité et操作 simple
• Adaptabilité à la mouture à la fois en milieu humide et en milieu sec
• Conceptions à grande capacité, allant jusqu’à 450 tonnes/heure

Cependant, les moulins à boules présentent un consommation d’énergie relativement élevée et une efficacité limitée pour la production de poudres très fines. Ils demeurent populaires pour les applications nécessitant une finesse moyenne à grosse, où leur robustesse et leur simplicité offrent des avantages économiques.

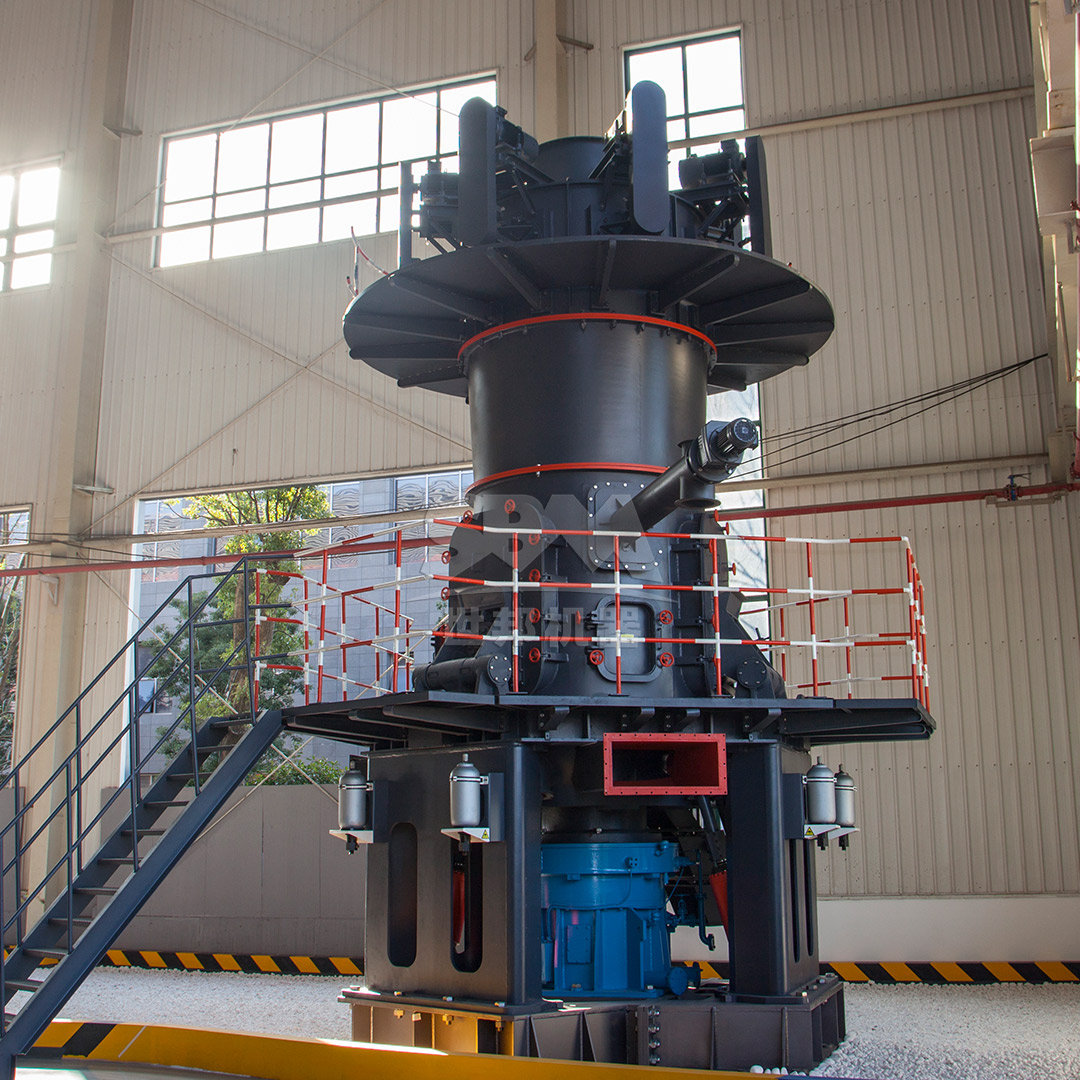

Moulin à rouleaux verticaux (VRM)

Les moulins à rouleaux verticaux ont révolutionné le broyage du calcaire grâce à leur efficacité énergétique supérieure et à leur conception compacte. Dans un tel moulin, le matériau est introduit sur une table de broyage rotative sur laquelle des rouleaux exercent une pression, broyant ainsi le calcaire contre la surface de la table. Un flux de gaz chaud sert à sécher le matériau et à transporter la poudre ainsi obtenue vers un trieur.

Les VRMs offrent de considérables avantages pour la moulure du calcaire :

• Consommation d’énergie 30 à 50 % inférieure par rapport aux moulins à boules
• Séchage, mouture et classification intégrés dans une seule unité
• Empreinte compacte nécessitant 50 % moins d’espace
• Contrôle excellent de la finesse du produit
• Niveaux de bruit réduits (généralement ≤80 dB)

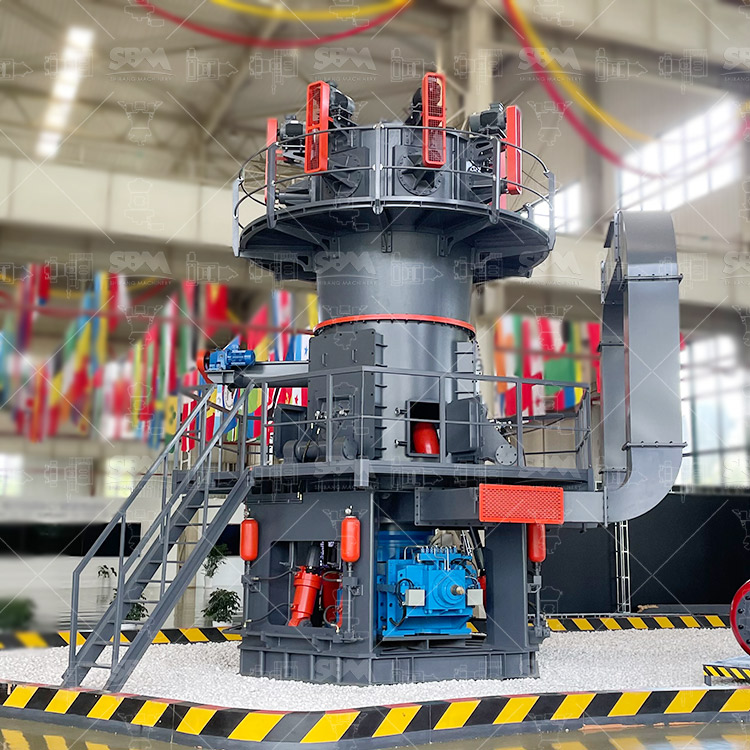

NotreMoulin à rouleaux verticaux de la série LMCes moulins illustrent la technologie moderne de broyage à vibration (VRM) grâce à leurs fonctionnalités avancées, spécialement conçues pour le traitement du calcaire. Avec des dimensions d’entrée allant jusqu’à 50 mm et une finesse de sortie comprise entre 30 et 325 mailles (les modèles spéciaux atteignant même 600 mailles), leur capacité de traitement varie de 3 à 250 tonnes par heure. Le design intégré permet de regrouper plusieurs fonctions en une seule unité, réduisant ainsi la surface occupée de 50 % et les coûts d’infrastructure de 40 %. Le système de rouleaux et de disques sans contact prolonge la durée de vie des pièces d’usure jusqu’à trois fois, tout en réduisant la consommation d’énergie de 30 à 40 % par rapport aux systèmes de moulins à billes.

Moulins de broyage ultrafins

Pour les applications nécessitant des poussières de calcaire de très fine granularité (généralement inférieures à 10 microns), des moulins de broyage ultramince spécialisés sont indispensables. Ces moulins emploient des principes de broyage avancés ainsi que des systèmes de classification de précision pour atteindre des tailles de particules difficiles à obtenir avec des équipements conventionnels.

NotreMoulin ultramicroscopique de la série SCMCet équipement représente la pointe de la technologie de broyage ultrafin de calcaire. Capable de produire des poudres avec une finesse allant de 325 à 2500 mesh (D97 ≤ 5μm), cette moulinne fonctionne avec une efficacité remarquable. Son principe de fonctionnement consiste en la rotation de trois anneaux de broyage entraînés par un moteur principal ; le matériau est dispersé dans le chemin de broyage par la force centrifuge et subit un broyage stratifié. Le criblage à turbine verticale garantit une séparation précise des particules, sans contamination par des poussières grossières, permettant d’obtenir des produits d’une uniformité exceptionnelle.

La série SCM offre d’excellents avantages techniques pour les applications exigeantes impliquant le calcaire :

• Haute efficacité et économie d’énergieUne capacité deux fois supérieure à celle des moulins à jet, accompagnée d’une consommation d’énergie 30 % plus faible. Ces moulins intègrent un système de contrôle intelligent qui fournit des informations rétroactives sur la finesse du produit.
• Classification à haute précisionLe classificateur à turbine verticale permet de contrôler avec précision la distribution des tailles des particules.
• Conception durableDes rouleaux en matériel spécial et des anneaux de broyage allongent considérablement la durée de vie des équipements, et la chambre de broyage à vis sans roulements assure un fonctionnement stable.
• Protection de l’environnement et faible niveau de bruitL’efficacité de collecte de la poussière atteint des niveaux supérieurs aux normes internationales, et le design de la chambre insonorisée permet de maintenir les niveaux de bruit à ≤75 dB.

Avec des modèles allant du SCM800 (capacité de 0,5 à 4,5 tonnes/h) au SCM1680 (capacité de 5,0 à 25 tonnes/h), cette série de moulinnes offre des solutions adaptées à diverses exigences de production tout en assurant une qualité de produit constante sur toute la gamme de finesses.

Composants clés des systèmes de broyage de calcaire

Un système complet de broyage de calcaire comprend plusieurs composants essentiels qui fonctionnent en harmonie pour atteindre des performances optimales.

Systèmes d’alimentation

Une alimentation constante et contrôlée est essentielle pour le fonctionnement stable de la moulinerie. Différents mécanismes d’alimentation sont utilisés en fonction des caractéristiques du matériau et de la conception du système.

• Alimentateurs vibratoiresApporter un contrôle précis de la vitesse de remplissage pour les matériaux à faible viscosité.
• Alimentateurs à visContraire pour les matériaux présentant de mauvaises propriétés de fluidité ou nécessitant une fonctionnalité de sas d’air.
• Alimentateurs à courroieGérer de grandes quantités de matériel grâce à une utilisation et une maintenance simples.

Les systèmes de broyage modernes intégrent souvent des dispositifs de pesage et des boucles de contrôle afin de maintenir des taux d’alimentation optimaux en fonction de la consommation d’énergie du moulin et d’autres paramètres de fonctionnement.

Systèmes de classification

La classification est sans doute l’aspect le plus crucial des circuits de broyage modernes, elle détermine la finesse du produit final et l’efficacité globale du système. Plusieurs types de classificateurs sont utilisés dans le broyage du calcaire :

• Classeurs statiquesUtiliser les forces gravitationnelles et inertielles pour la séparation, approprié pour des séparations grossières.
• Classificateurs DynamiquesL’utilisation de lames rotatives génère des forces centrifuges, permettant des coupes précises dans la gamme des particules fines.
• Classificateurs à haute efficacitéCombiner plusieurs principes de séparation pour une netteté supérieure de la séparation.

Le choix de la technologie de classification appropriée dépend de la finesse du produit cible, de l’efficacité requise et des considérations économiques. Les classificateurs modernes disposent de paramètres ajustables afin de répondre à diverses exigences de produits sans nécessiter de modifications mécaniques.

Collecte de poussière et manutention des matériaux

Le broyage du calcaire génère de grandes quantités de poussière fine qui doit être contenue et collectée, à la fois pour permettre le recyclage du produit et pour respecter les normes environnementales. Les systèmes modernes utilisent généralement :

• Filtres à maison de sacFiltres de tissu à haute efficacité capables de capturer des particules de taille inférieure à un micromètre.
• Nettoyage par pulvérisation à jet pulséLes systèmes de nettoyage automatisés maintiennent les performances des filtres sans interrompre le fonctionnement.
• Séparateurs à cycloneSouvent utilisés comme séparateurs préliminaires pour réduire la charge sur les filtres finaux.

La conception appropriée des systèmes de manutention des matériaux est tout aussi importante, car elle garantit le transport efficace des produits entre les différentes étapes du processus tout en minimisant leur détérioration et leur séparation.

Facteurs influençant l’efficacité de broyage du calcaire

Plusieurs facteurs matériels et opérationnels ont un impact significatif sur les performances et l’efficacité des opérations de broyage du calcaire.

Caractéristiques du matériau

La taillabilité du calcaire varie considérablement en fonction de son origine géologique et de sa composition.

• DuretéMesuré sur l’échelle de Mohs, il varie généralement de 2 à 3 pour le calcaire purement calcitique, à 4 pour les variétés dolomitiques.
• Le contenu en humidité influence les caractéristiques de fluidité et peut nécessiter un pré-séchage pour une mouture optimale.
• Composition ChimiqueDes impuretés telles que le silice augmentent l’abrasivité et affectent la qualité du produit.
• Structure cristallineLes influences modifient les schémas de rupture et les besoins en énergie.

Une caractérisation adéquate du matériau alimentaire est essentielle pour choisir le matériel approprié et optimiser les paramètres de fonctionnement.

Paramètres opérationnels

Les paramètres opérationnels clés qui influencent l’efficacité du broyage comprennent :

• Téléchargement en continuIl doit être équilibré avec la capacité de broyage afin d’éviter une surcharge ou un fonctionnement inefficace.
• Vitesse de classificationContrôle direct de la finesse du produit dans les systèmes à circuit fermé.
• Pression d’usinageParamètre critique dans les moulins à rouleaux verticaux, ayant une incidence sur le débit de production et la consommation d’énergie.
• Taux de débit de gazInfluence le transport des matériaux et le processus de séchage dans les moulins à air aspiré.

Les systèmes de broyage modernes utilisent des stratégies de contrôle avancées afin de maintenir des paramètres optimaux, malgré les variations du matériau à broyer et des conditions de fonctionnement.

Applications des produits à base de calcaire broyé

La finesse et la qualité du calcaire broyé déterminent sa suitability pour différentes applications :

Matériaux de construction

Le calcaire brut est un composant essentiel de nombreux matériaux de construction :

• Production de cimentEn tant que matière première et régulateur d’acidité, elle nécessite généralement une finition moyenne.
• Remplisseurs d’asphalteAméliore la stabilité et la durabilité, en nécessitant des distributions de tailles de particules spécifiques.
• Produits de constructionUtilisé dans les plaques de carton plâtré, les peintures et les revêtements, avec des propriétés soigneusement contrôlées.

Applications environnementales

Les propriétés chimiques du calcaire en font un élément précieux pour la protection de l’environnement :

• Désulfurisation des gaz de combustionLe calcaire fin réagit avec le dioxyde de soufre dans les émissions des centrales électriques.
• Traitement de l’eauAjuste le pH et élimine les impuretés des systèmes d’eau industriels et municipaux.
• Stabilisation des solsAméliore les sols acides dans les applications agricoles et de construction.

Applications industrielles

Divers processus de fabrication utilisent du calcaire moulu :

• Plastiques et polymèresEn tant qu’additifs fonctionnels améliorant les propriétés mécaniques et réduisant les coûts.
• Production de papierEn tant que pigments de revêtement et de remplissage nécessitant une haute luminosité et une morphologie particulaire spécifique.
• Pharmacie et AlimentationCalcaire ultrapur et fin, utilisé comme complément en calcium et comme excipient.

Conclusion

La technologie de broyage du calcaire a évolué pour devenir un domaine extrêmement sophistiqué dans lequel le choix des équipements et leur mode de fonctionnement ont un impact significatif sur la qualité du produit, les coûts d’exploitation et les performances environnementales. Il est essentiel de comprendre les principes fondamentaux, les différentes options d’équipements ainsi que les considérations opérationnelles pour concevoir et mettre en œuvre des circuits de broyage du calcaire efficaces.

Des moulinets traditionnels aux moulins à rouleaux verticaux avancés et aux systèmes de broyage ultrafins spécialisés, la technologie moderne offre des solutions pour presque toutes les exigences de broyage du calcaire. Le progrès continu de la technologie de broyage, en particulier dans les domaines de l’efficacité énergétique, du tri précis et du contrôle des processus, promet des capacités encore plus grandes pour l’avenir du traitement du calcaire.

Lors du choix du matériel de broyage de calcaire, il faut prendre en compte non seulement l’investissement initial en capital, mais aussi les coûts d’exploitation à long terme, les besoins en maintenance, la flexibilité face à d’éventuelles modifications des produits à l’avenir, ainsi que la conformité aux normes environnementales. Avec un choix et une utilisation appropriés, les modernes moulins de broyage de calcaire peuvent produire des produits de haute qualité de manière efficace et économique, dans une grande variété d’applications.
