Analyse des caractéristiques structurelles du moulin à rouleaux verticaux à partir du schéma

Introduction

Les moulins à rouleaux verticaux (VRM – Vertical Roller Mills) sont des équipements essentiels dans l’industrie de la mouture, reconnus pour leur efficacité, leur précision et leur adaptabilité. Cet article analyse en détail les caractéristiques structurelles des VRM, en mettant en évidence les composants clés et leurs fonctions, avec l’aide de schémas et d’informations techniques. Nous explorerons également comment les conceptions avancées de VRM, telles que notre moulin ultrafin SCM et le moulin à rouleaux verticaux de la série LM, illustrent ces qualités grâce à une performance supérieure et à une innovation constante.

Composants structurels des moulins à bagues verticaux

Les VRM (Vertical Grinding Machines) se composent de plusieurs parties essentielles qui fonctionnent de manière harmonieuse afin d’obtenir un broyage de haute qualité. Les composants principaux sont la table de broyage, les rouleaux, le sélecteur, le système de propulsion et le châssis. Chaque élément joue un rôle vital dans le fonctionnement de la machine à broyer.

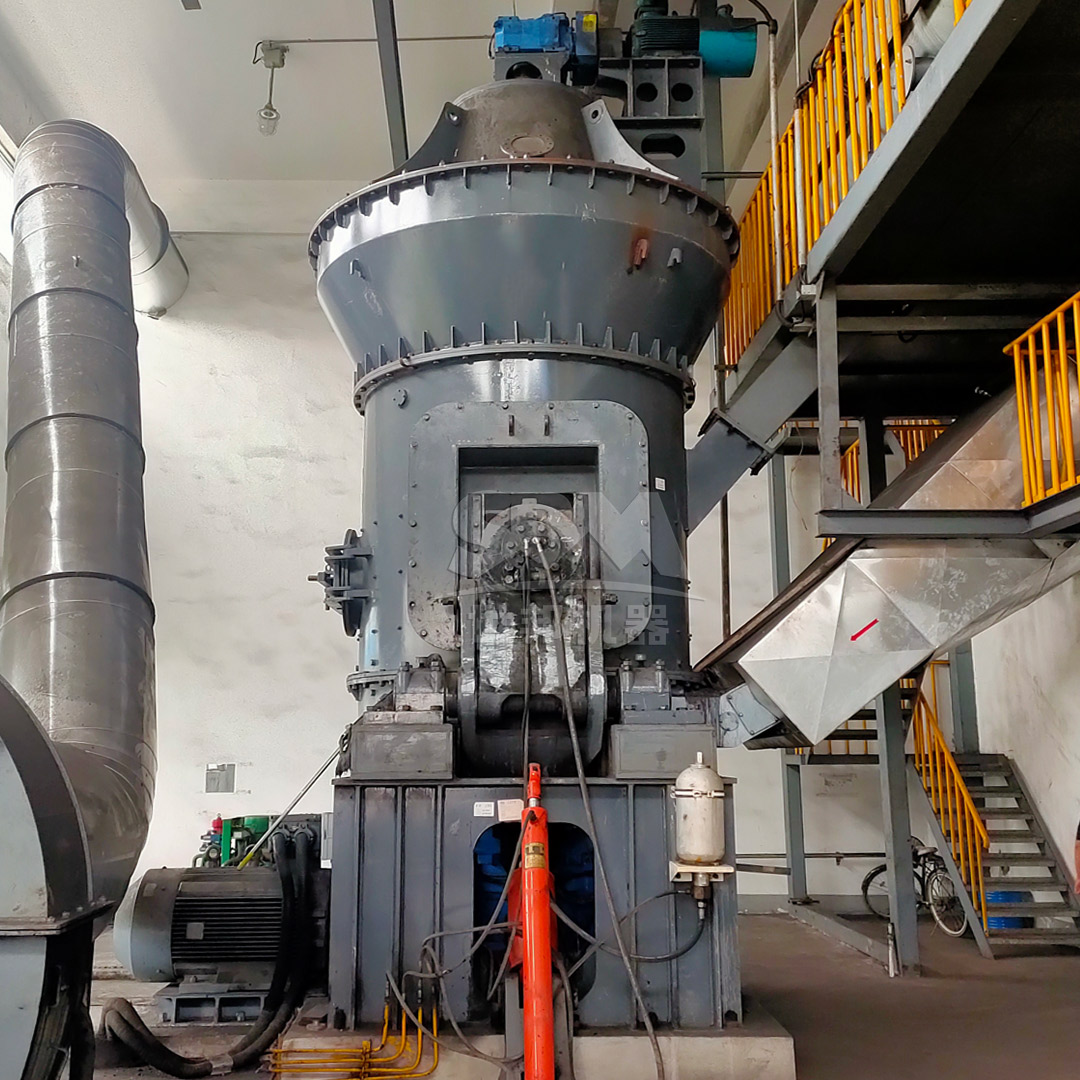

Tableau de broyage et rouleaux

La table de broyage est une surface rotative sur laquelle le matériau est alimenté et broyé par des rouleaux. Ces rouleaux, généralement au nombre de deux à quatre, appliquent une pression sur la couche de matériau située sur la table, provoquant des forces de compression et de cisaillement qui détruisent les particules. Notre moulin à rouleaux vertical de la série LM est doté d’une table de broyage solide ainsi que de rouleaux fabriqués à partir de matériaux spéciaux, ce qui assure une longévité de service accrue et un fonctionnement stable. Par exemple, le modèle LM220K peut traiter jusqu’à 105 tonnes par heure avec une taille d’entrée maximale de 50 mm, démontrant ainsi une grande capacité et une grande durabilité.

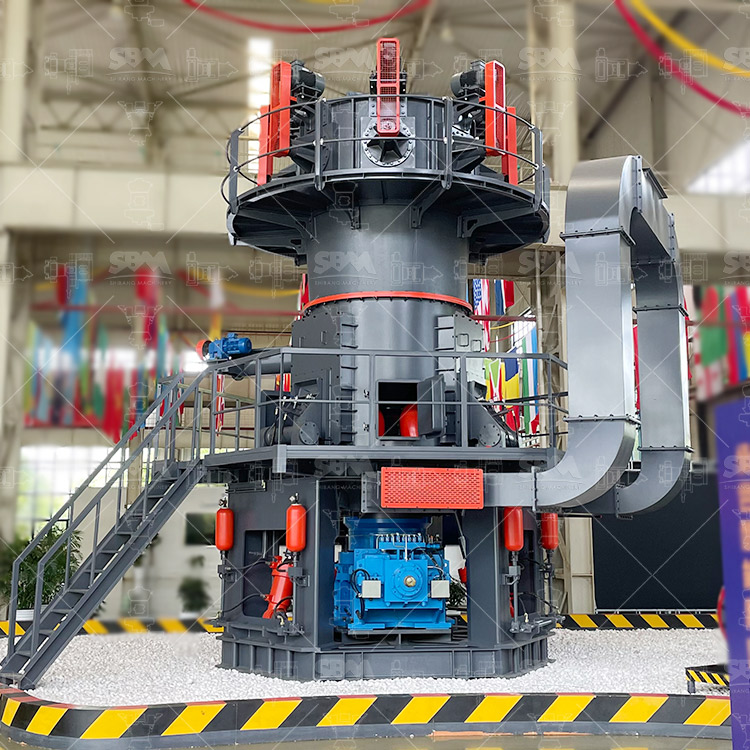

Système de classification

Le classeur est essentiel pour contrôler la finesse du produit. Il sépare les particules fines des particules grossières, les dernières étant ensuite ré环境室（VRM） avancées, comme notre moulin ultrafin SCM, intègrent un classeur turbo vertical qui permet de réaliser une distribution précise des tailles des particules, avec une fineness de sortie allant de 325 à 2500 mesh (D97 ≤ 5μm). Cela garantit une qualité de produit uniforme, sans contamination par des poussières grossières.

Moteur et Transmission

Le système de pilotage, qui comprend généralement un moteur et un réducteur, alimente la table de broyage. Une transmission efficace est essentielle pour réduire la consommation d’énergie. Notre moulin trapézoïdal de la série MTW utilise une transmission à engrenages coniques offrant une efficacité de 98 %, ce qui permet d’économiser de l’espace et de réduire les coûts d’installation. Ce design minimize les pertes d’énergie et améliore la fiabilité du système.

Avantages technologiques des cartes graphiques modernes (VRM)

Les nouvelles cartes graphiques virtuelles (VRM) intègrent plusieurs avancées technologiques qui améliorent les performances, l’efficacité et la durabilité.

Efficacité énergétique

Les moulins à boules VRM sont conçus pour consommer moins d’énergie par rapport aux moulins à boules traditionnels. Par exemple, notre moulin ultrafin SCM réduit la consommation d’énergie de 30 % tout en doublant la production par rapport aux moulins à jet. Les systèmes de contrôle intelligents ajustent automatiquement les paramètres de fonctionnement en fonction des données en temps réel, optimisant ainsi l’utilisation de l’énergie.

Précision et Contrôle

Des classificateurs à haute précision et des systèmes automatisés garantissent une qualité de produit constante. Le moulin à rouleaux verticaux de la série LM est équipé d’un système de contrôle automatique avancé qui permet une utilisation à distance ou en local, réduisant ainsi l’intervention manuelle et améliorant la précision. Cela est particulièrement évident pour les modèles tels que le LM130X-GX, qui offre une finesse de 325 à 600 mesh.

Durabilité et entretien

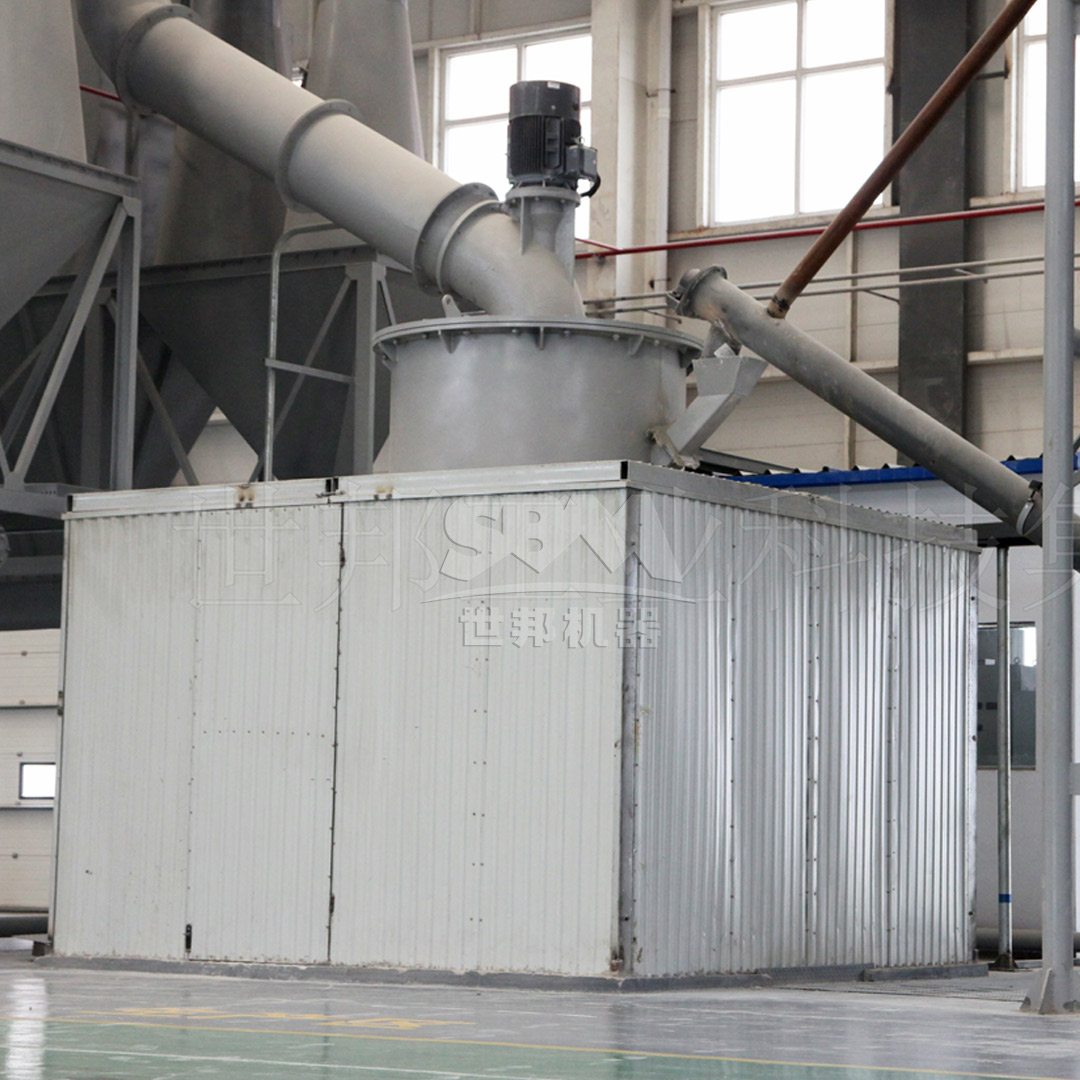

Des matériaux durables et des designs innovants prolongent la durée de vie des composants essentiels. Nos rouleaux de laminage et nos anneaux de meulage utilisent des alliages spéciaux, qui durent plusieurs fois plus longtemps que les pièces conventionnelles. La chambre de meulage à vis sans balais (bearingless screw grinding chamber) du SCM Ultrafine Mill garantit un fonctionnement stable avec un entretien minimum.

Variations de conception spécifiques à l’application

Les VRMs (Ventes de Services de Machines) sont conçus pour diverses applications, telles que le broyage de minéraux, la pulvérisation de charbon et le traitement de la laitier. Chaque variante possède des caractéristiques uniques permettant de gérer des matériaux et des exigences spécifiques.

Moulins à broyage de minéraux

Pour le traitement des minéraux, les moulins de type VRM tels que les modèles LM130K à LM280K offrent des capacités de production allant de 10 à 170 tonnes par heure, avec une finesse des produits ajustable entre 170 et 40 μm. Ces moulins sont idéaux pour les industries nécessitant un broyage fin à haute capacité.

Moulins à charbon et à laitier

Les moulins à charbon, tels que les séries LM80M à LM280M, sont conçus pour une pulvérisation efficace du charbon avec un contrôle de la finesse des particules (R0,08 mm de 5 à 20 %). Les moulins à laitier, comme les séries LM130N à LM370N, traitent le laitier humide et produisent des poudres avec une surface spécifique ≥420 m²/kg, pour des débits allant jusqu’à 110 tonnes par heure.

Recommandation : Moulin ultrafin SCM et Moulin à rouleaux verticaux de la série LM

Sur la base de l’analyse structurelle, nous recommandons vivement notre produit.Moulin ultrafine SCM… et …Moulin à rouleaux verticaux de la série LMPour leurs performances exceptionnelles, le SCM Ultrafine Mill se distingue par sa capacité à produire des poussières ultrafines (de 5 à 45 μm) avec une grande efficacité et un faible consommation d’énergie. Par exemple, le modèle SCM1680 traite 5 à 25 tonnes par heure, avec une puissance moteur principale de 315 kW. De leur côté, la série LM offre une grande flexibilité pour divers matériaux ; des modèles tels que le LM220K offrent une haute capacité (de 36 à 105 tonnes par heure) ainsi que des fonctions intégrées de broyage, de séchage et de classification.

Avantages environnementaux et économiques

Les VRM (Voltage Regulators Modules) contribuent de manière significative à la durabilité environnementale et à la réduction des coûts. Leur conception fermée minimise les rejets de poussière, et les collecteurs de poussière à impulsions atteignent des performances supérieures aux normes internationales. Les niveaux de bruit sont maintenus en dessous de 75 dB, assurant ainsi un environnement de travail plus sûr. Sur le plan économique, la réduction des consommations d’énergie et des coûts d’entretien entraîne des dépenses d’exploitation plus basses, ce qui en fait un investissement judicieux pour les industries modernes.

Conclusion

Les moulins à rouleaux verticaux représentent le sommet de la technologie de broyage, en combinant des caractéristiques structurelles solides avec des systèmes de contrôle avancés pour une performance optimale. Grâce à une analyse détaillée, il est évident que des moulins tels que notre SCM Ultrafine Mill et la série LM offrent une efficacité, une précision et une fiabilité sans égales. En adoptant ces moulins, les industries peuvent atteindre une meilleure qualité de produits tout en respectant les normes environnementales et économiques.
